【RUSHFPV】XSPAN 7G–8.5G 5W 圖傳套裝|XN70855・80CH
$2,475.00
推薦搭配配件
⚠️ 下單前請先確認現貨
商品庫存流動快速,請先聯繫酷飛 LINE 官方帳號,確認商品型號、規格與現貨後再下單。
聯繫酷飛官方 LINE LINE ID:@729jvyax
zingala 銀角零卡分期
想使用銀角零卡分期付款,請前往本商品的銀角頁面選擇方案並完成申請。

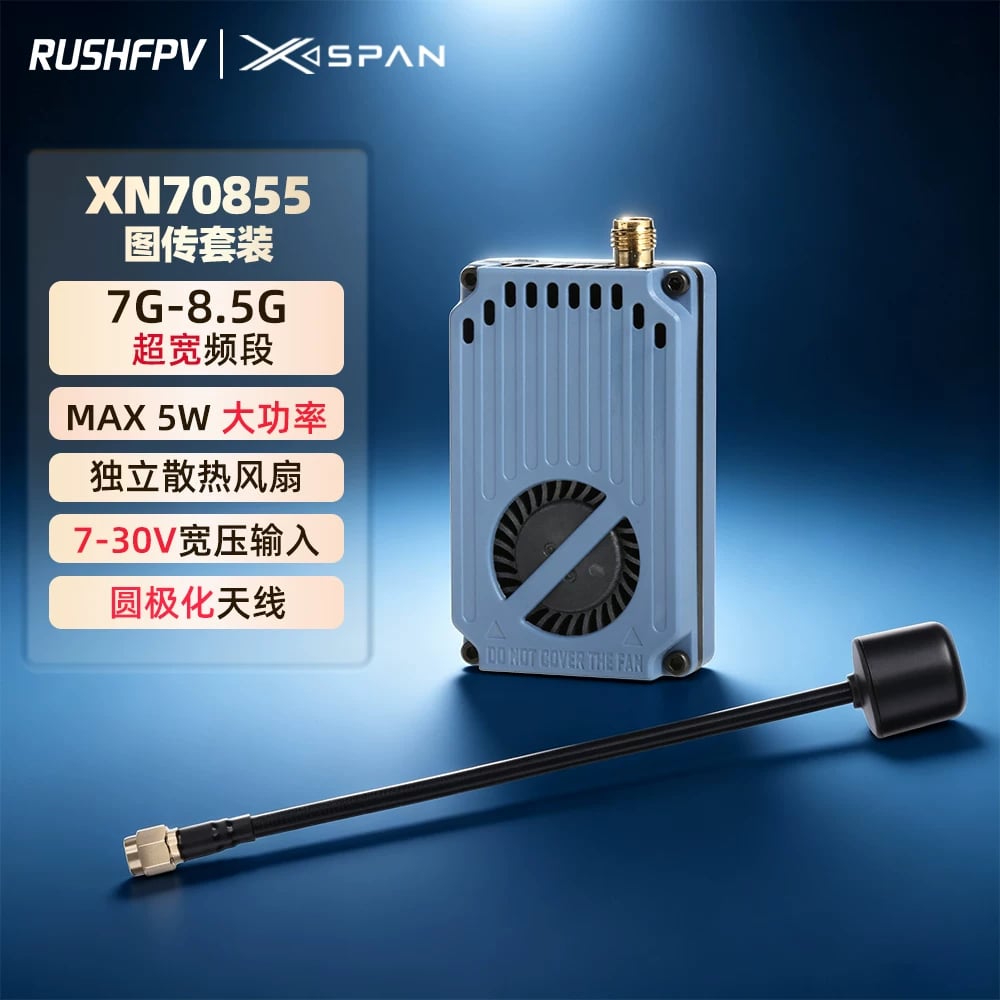

RUSHFPV XSPAN 7G–8.5G 5W 圖傳套裝|XN70855
XN70855 是 RUSHFPV XSPAN 系列的 7G–8.5G 視頻發射器。原廠資料列出 80 個頻道、最高 5W 連續輸出、內建散熱風扇、SMA 天線埠與 IRC Tramp 控制。商品選項標示為含圓極化天線的套裝;未列明的線材或其他附件請勿由展示圖推定為包裝內容。
產品特色
- 7.0–8.5GHz 超寬頻段,80 個頻道;頻道與頻率以原廠表格為準。
- 最大 5W 輸出,原廠註明此額定值為環境溫度 25°C 下連續運作的 VTX 端口輸出,不是冷啟動峰值。
- 內建風扇與高效率散熱設計;原廠標示主機重量 38g。
- 採用整合式功率放大器、數位 PLL 與閉迴路偵測,原廠說明用於頻率控制與輸出穩定。
- 支援 IRC Tramp;可用單鍵及 RGB 指示燈設定,也可由飛控 DATA 腳位進行設定。
- 附規格圖所示 RHCP 圓極化全向天線規格。實際包裝以所選商品規格和出貨確認為準。
發射器規格
| 型號 | XN70855 |
|---|---|
| 頻段 | 7060–8500MHz(原廠規格表);產品名稱標示 7–8.5GHz |
| 頻道數 | 80 |
| 調變/頻率控制 | FM/PLL |
| 頻率精度/穩定度 | ±200kHz(典型)/±100kHz(典型) |
| 輸出功率檔位 | PIT、25mW、200mW、1W、5W |
| 原廠典型輸出值 | PIT:<−20dBm;25mW:14dBm±0.5;200mW:23dBm±0.5;1W:30dBm±0.5;5W:37dBm±0.5 |
| 供電 | 規格表列 DC 7–30V;同一份原廠接線圖的 DC-IN 標示為 7–36V,兩處資料不一致。接電前請向原廠或供應商確認允許電壓,不要依較高數值直接供電。 |
| 天線端口/控制協議 | SMA 50Ω/IRC Tramp |
| 視頻輸入 | 1V±0.2Vp-p(典型) |
| 信噪比 | 對 +3MHz:>55dBc |
| 工作溫度 | −20°C 至 +60°C |
| 尺寸/重量 | 55×33×16mm/38g |
| USB | 原廠註明 USB 不是標準配備,僅商業客戶客製選項。 |
80 頻道頻率表(MHz)
| Band | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| A | 7060 | 7080 | 7100 | 7120 | 7140 | 7160 | 7180 | 7200 |
| b | 7220 | 7240 | 7260 | 7280 | 7300 | 7320 | 7340 | 7360 |
| E | 7380 | 7400 | 7420 | 7440 | 7460 | 7480 | 7500 | 7520 |
| F | 7540 | 7560 | 7580 | 7600 | 7620 | 7640 | 7680 | 7700 |
| r | 7720 | 7740 | 7760 | 7780 | 7800 | 7820 | 7840 | 7860 |
| P | 7880 | 7900 | 7920 | 7940 | 7960 | 7980 | 8000 | 8020 |
| L | 8040 | 8060 | 8080 | 8100 | 8120 | 8140 | 8160 | 8180 |
| u | 8200 | 8220 | 8240 | 8260 | 8280 | 8300 | 8320 | 8340 |
| H | 8360 | 8380 | 8400 | 8420 | 8440 | 8460 | 8480 | 8500 |
| o | 7215 | 7385 | 7555 | 7735 | 7915 | 8095 | 8285 | 8475 |
天線規格
- 極化:RHCP 圓極化;頻寬:7000–8500MHz。
- 輻射型態:全向;增益:2dBi;VSWR:<1.5。
- 線材/接頭:RG402-SMA Male;天線端頭寬度 22mm。
按鍵與設定
- 單鍵整合 RGB 指示:藍色對應頻段、紅色對應頻道、綠色對應功率。
- 閒置時 RGB 會循環閃爍以提示狀態;原廠圖說指出綠燈恆亮時為 PIT MODE。
- 長按進入設定,燈色交替時在對應顏色放開按鍵以選功能,再短按調整數值。
- 由飛控設定時,連接 DATA 腳位並使用 IRC Tramp 協議。
重要提醒
- 原廠規格圖的供電表格與接線圖標示不同(7–30V/7–36V),請先向供應商確認本批次接線與可接受電壓。
- 本次查看的原廠頁與圖表沒有明確標示「GaN/氮化鎵」,因此商品名稱與規格選項已移除此未獲原廠證實的描述。
- 圖傳上電前先接妥天線;確認頻段、極化方向及接頭相容後再安裝使用。
- 原廠頁目前未見可確認的介紹影片,也未列完整盒裝配件表;未列出的配件請下單前確認。
