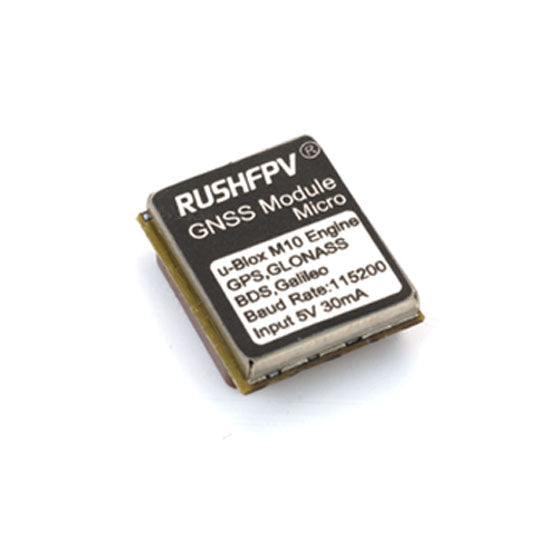

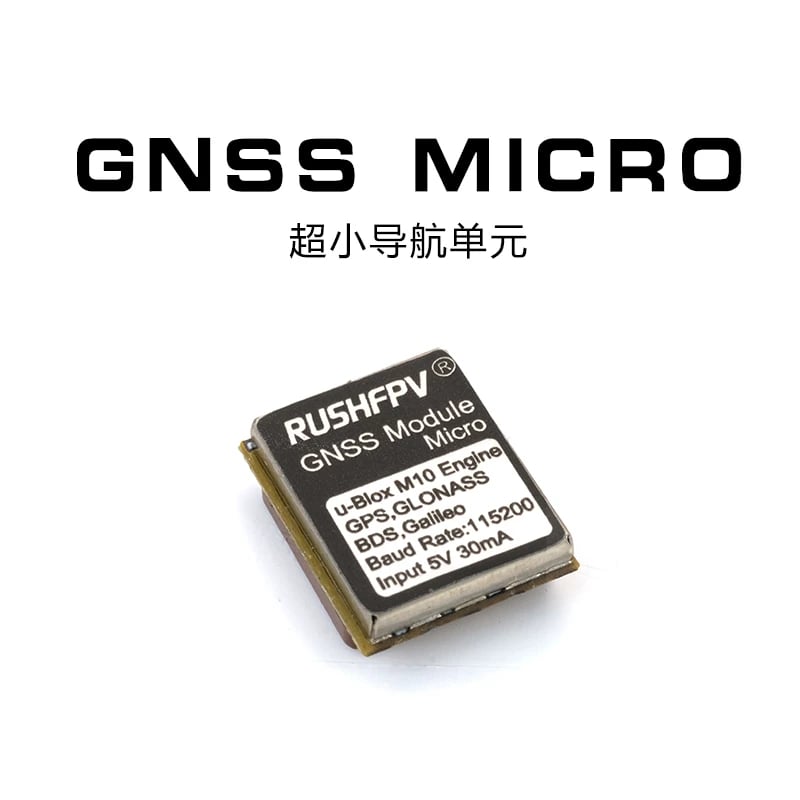

RUSHFPV GNSS Micro 官方商品主圖

【RUSHFPV】GNSS Micro u-blox M10 GPS|72CH・12×15mm・1–10Hz

GNSS Micro
$639.00
跳到商品資訊
RUSHFPV GNSS Micro 官方商品主圖

⚠️ 下單前請先加官方 LINE 確認現貨:本店商品需由客服確認庫存與交期,確認有貨後才會通知付款,請勿先匯款。

【RUSHFPV】GNSS Micro u-blox M10 GPS|72CH・12×15mm・1–10Hz

$639.00
版本GNSS Micro

推薦搭配配件

下單前請確認現貨

商品庫存流動快速,請透過酷飛官方 LINE 確認型號與現貨。

聯繫酷飛官方 LINE(LINE ID:@729jvyax)

銀角零卡分期

想使用銀角零卡分期付款,請前往本商品銀角頁面查看並申請方案。

前往銀角分期付款

RUSHFPV GNSS Micro u-blox M10 GPS 模組

GNSS Micro 是為小型 FPV 飛行器設計的衛星導航模組,採用 u-blox M10 引擎,接收 GPS、GLONASS、BDS、Galileo 等導航系統訊號。模組可提供定位資料給相容飛控,用於導航、位置保持或返航等飛控功能;實際功能取決於飛控、韌體設定、接線及衛星訊號環境。

產品特色

  • 小型模組,外型約 12 × 15 × 4.8 mm,適用於空間有限的機架。
  • 官方詳細規格圖列出 72CH 接收通道與最高 10Hz 更新率。
  • 支援多種 GNSS 訊號系統;官方詳細圖表示可同時連接最多三種導航系統。
  • 內建備援電池與記憶體,產品圖文說明其有助於快速熱啟動。
  • 陶瓷天線及封裝設計,適合安裝於小型航模設備。

規格

  • 型號:RUSHFPV GNSS Micro
  • GNSS 引擎:u-blox M10
  • 接收頻段:GPS L1、GLONASS L1、BDS B1、Galileo E1、SBAS L1、QZSS L1(依 RUSHFPV 詳細規格圖)
  • 接收通道:72CH
  • 接收靈敏度:−162 dBm
  • 輸出協定:UBLOX
  • 輸出更新率:1–10 Hz
  • 鮑率:115200 bps
  • 電源輸入:5 V/30 mA
  • 速度精度:0.05 m/s
  • 定位精度:2D ACC 1.5 m(依原廠詳細規格圖)
  • 最高工作高度:50,000 m
  • 最高移動速度:500 m/s
  • 尺寸:12 × 15 × 4.8 mm
  • 重量:2.4 g

接線參考

  • GND:接飛控 GND。
  • 5V:模組電源輸入。
  • TX:接飛控的 RX。
  • RX:接飛控的 TX。

接線請依模組焊盤標示及飛控說明核對,先確認供電電壓與 UART 端點,再上電。陶瓷天線上方應避免金屬或碳纖維遮蔽;為改善接收,請將模組安裝在訊號較開闊的位置,並與發射天線保持適當距離。

包裝內容與影片

原廠包裝圖展示 GNSS Micro 模組及線材;官方頁未以文字列出線材數量與接頭型式,請以實際供貨包裝為準。未找到此型號的官方介紹影片,因此不嵌入非官方影片。

商品詳細圖片

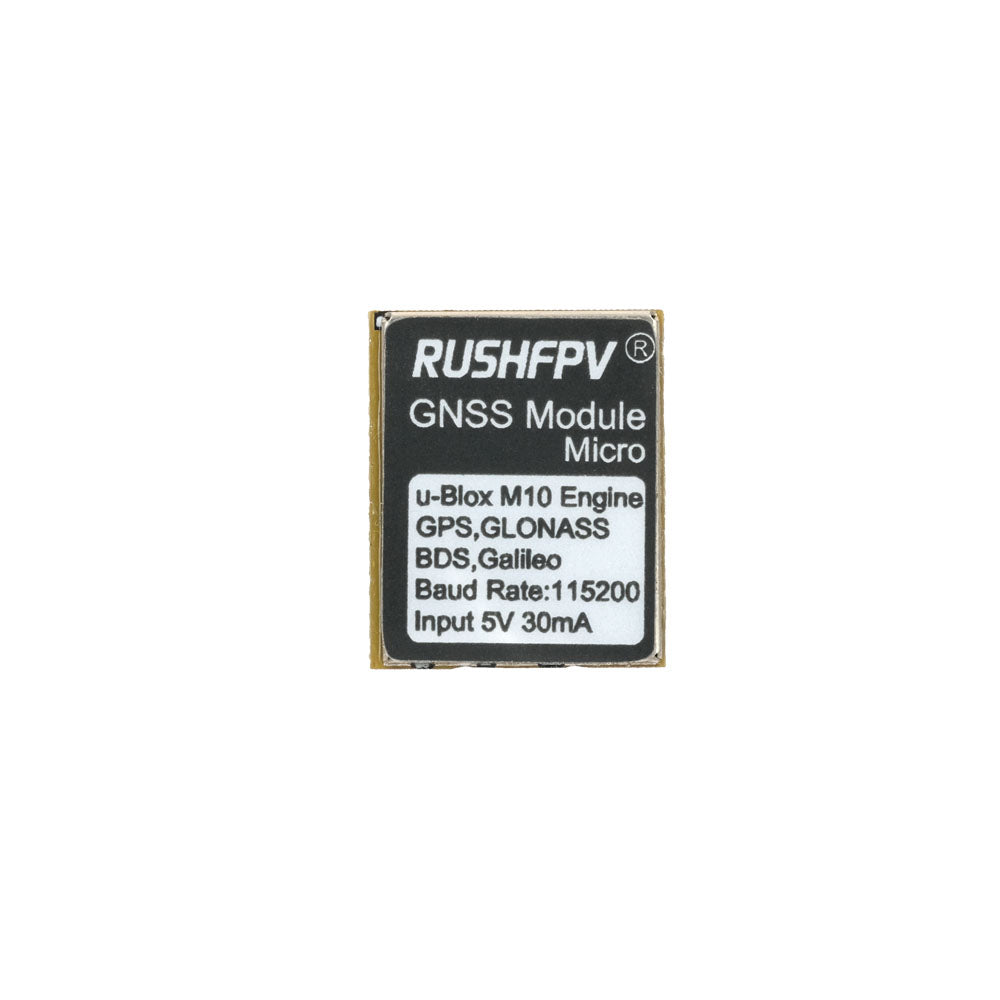

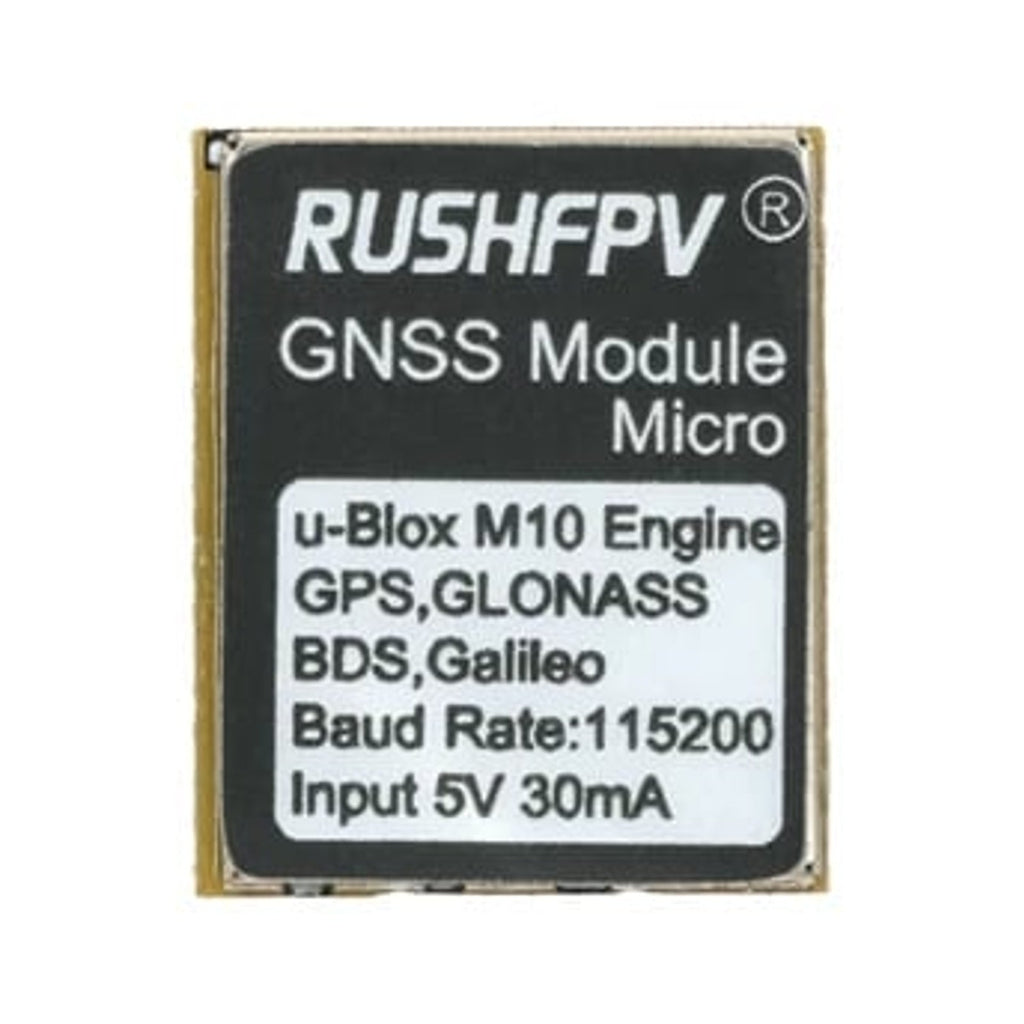

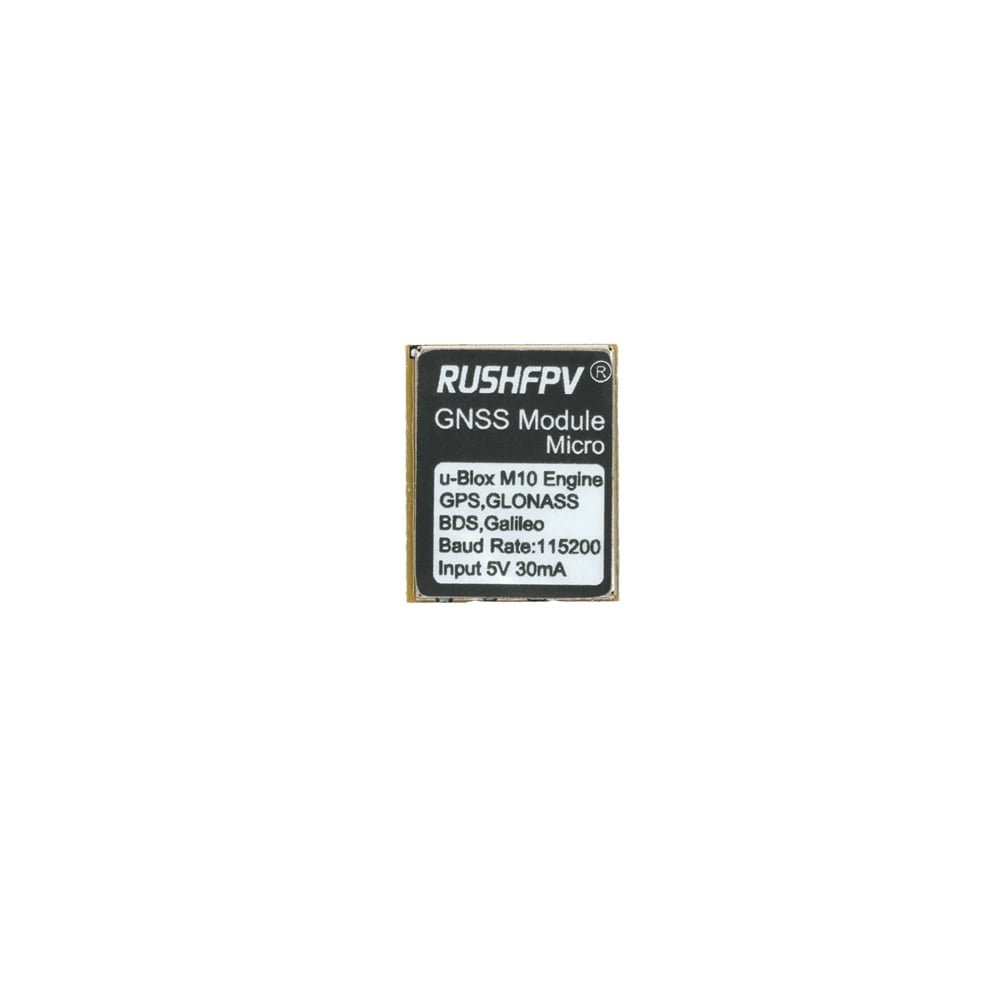

RUSHFPV GNSS Micro 模組標籤與基本規格

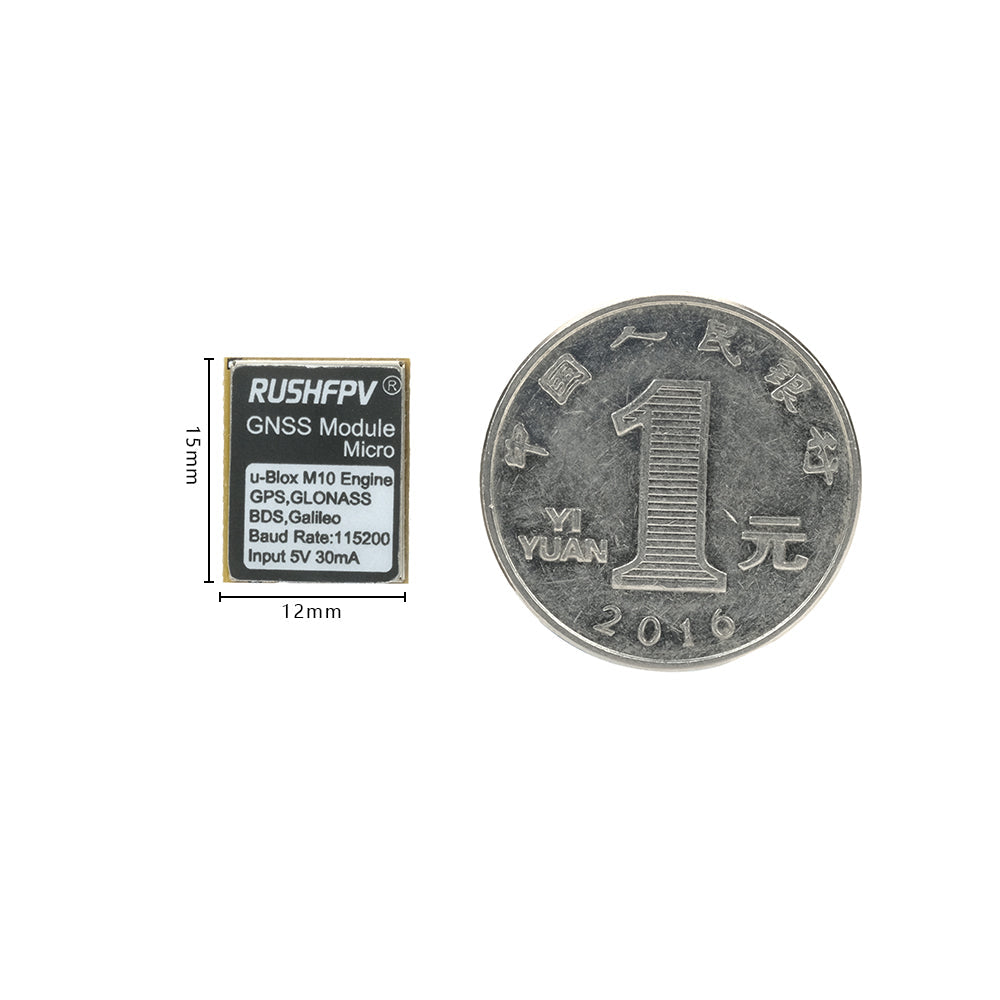

RUSHFPV GNSS Micro 官方尺寸圖:12×15mm

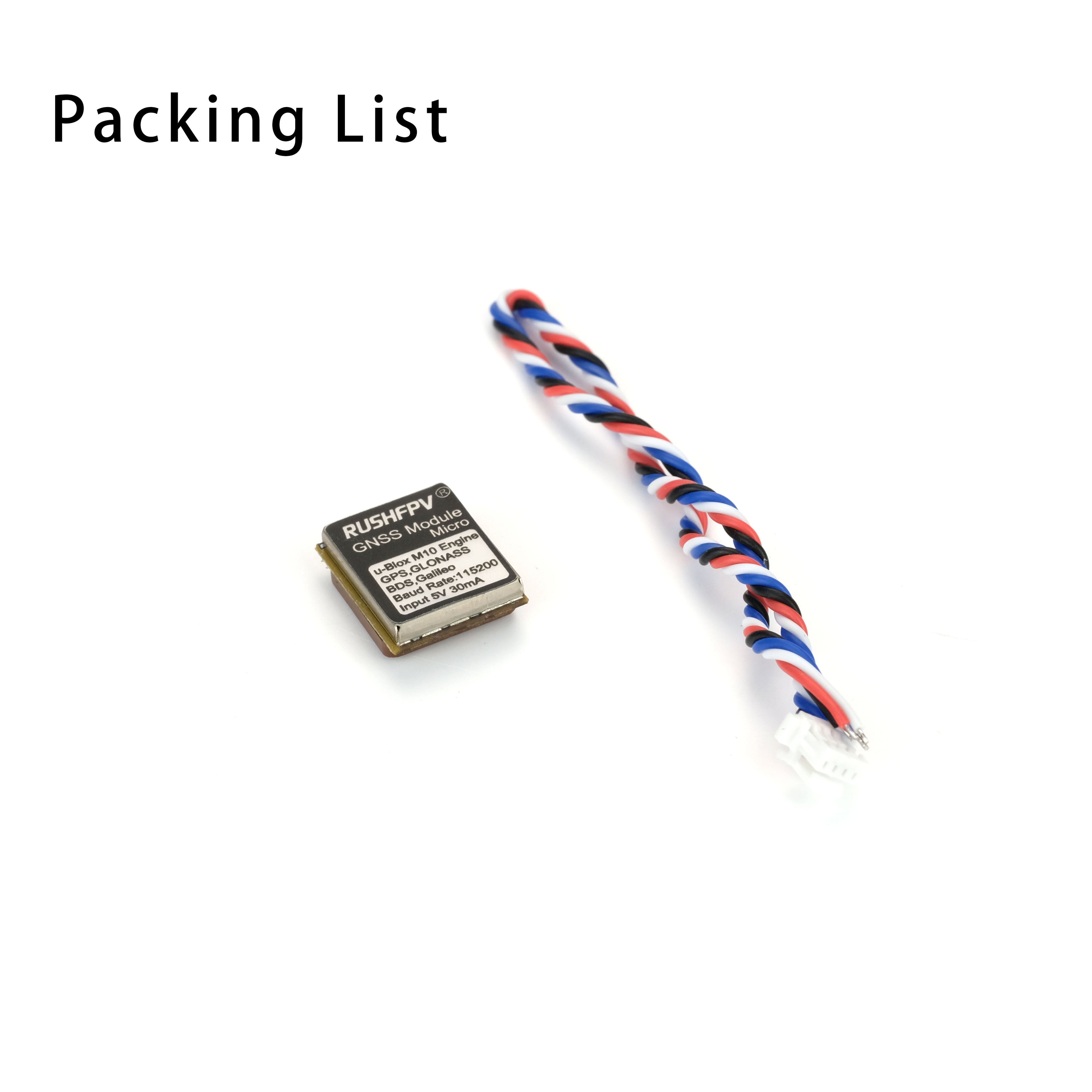

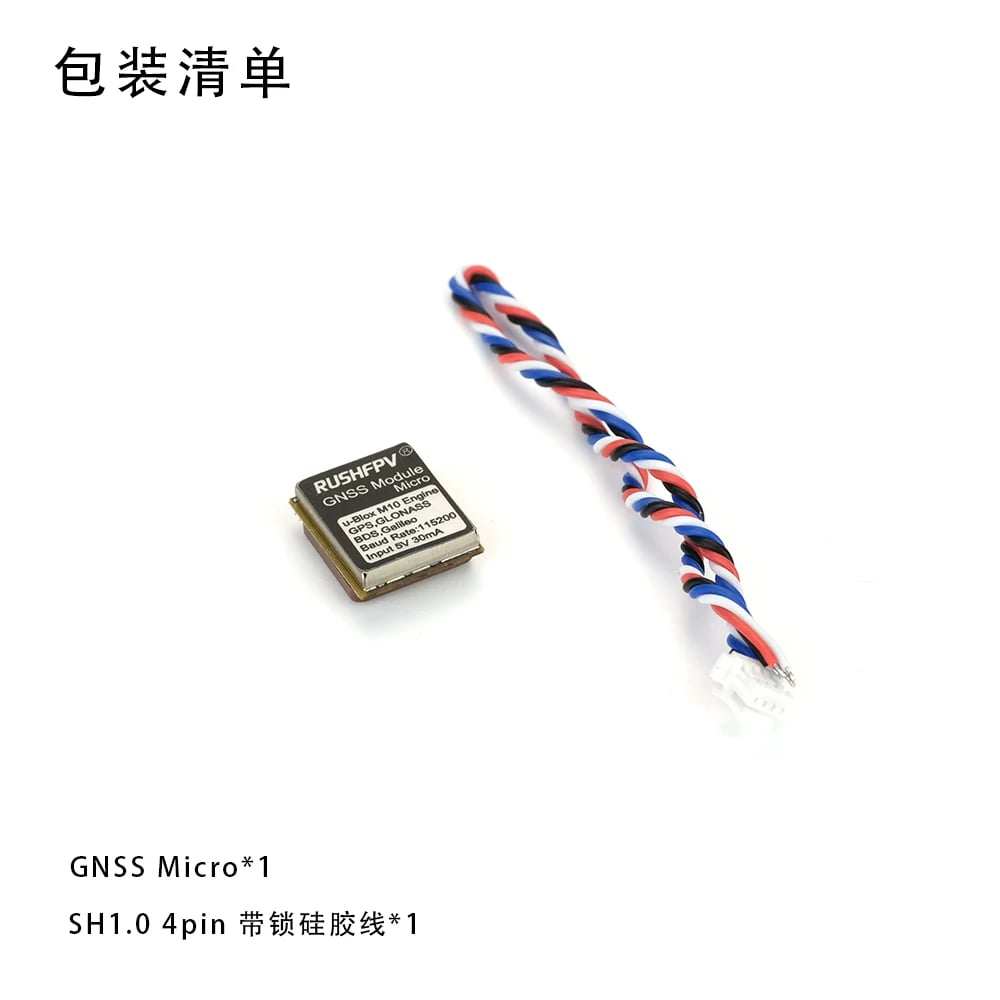

RUSHFPV GNSS Micro 原廠包裝圖:模組與線材

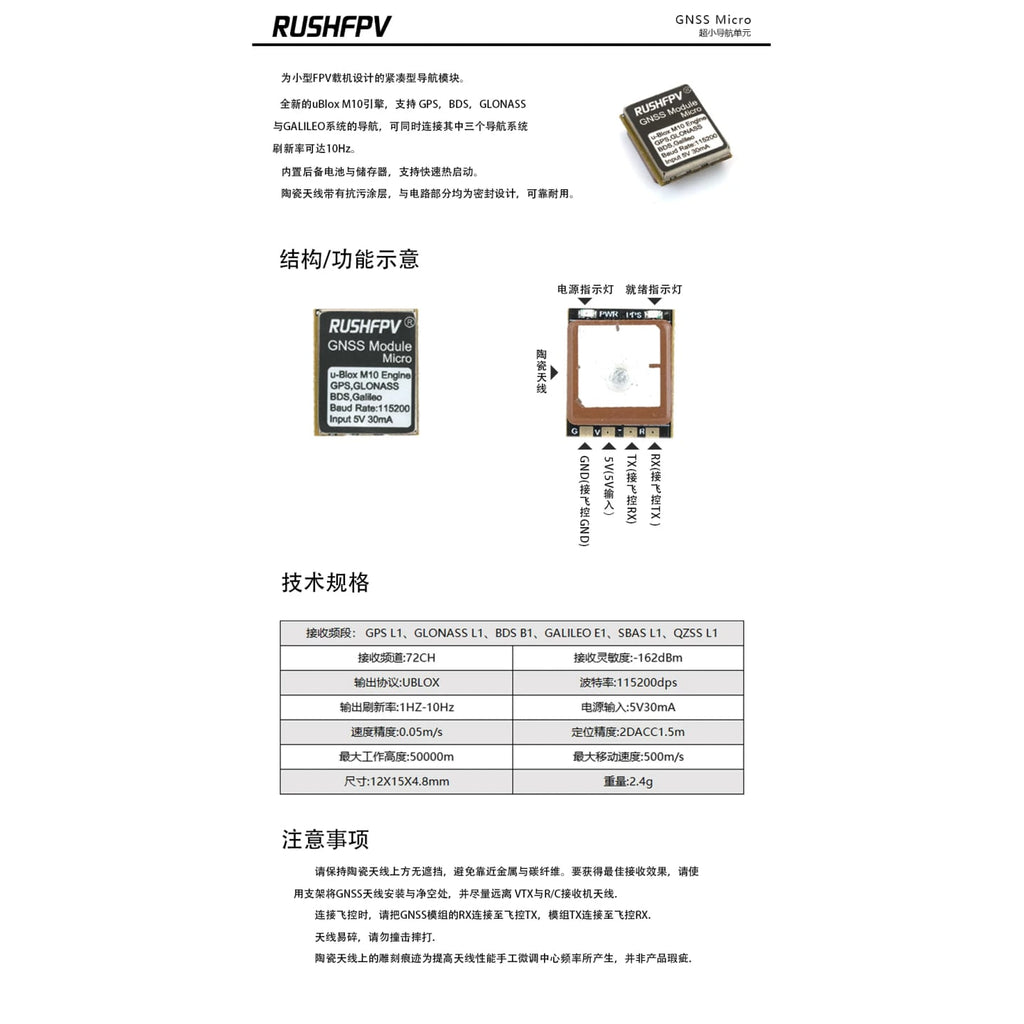

RUSHFPV GNSS Micro 詳細規格、接線與安裝注意事項圖
