RUSHFPV TANK MINI 5.8GHz VTX

TANK MINI 是適用於 20×20 mm 安裝孔距的類比影像發射器。可依相容飛控與攝影機接入 CVBS 影像及 AUX 音訊,並以按鍵或 SmartAudio 設定頻道與發射功率。本頁內容依 RUSHFPV《FPV Racing Rush User Manual — TANK MINI 5.8GHz Video Transmitter》整理;它是舊款 TANK MINI,與現行 TANK ULTIMATE MINI II 為不同版本。

產品特色

  • 20×20 mm 安裝孔距,適合小型堆疊式機架。
  • 五種功率狀態:PIT、25、200、500、800 mW。
  • 提供 CVBS NTSC/PAL 影像格式及 AUX 外接音訊輸入。
  • 支援 SmartAudio 設定;機身按鍵亦可選擇頻道、頻段、功率及 PIT 模式。
  • 板上 LED 顯示電源、頻道與頻段狀態。

規格

  • 型號:TANK MINI 5.8GHz Video Transmitter
  • 輸入電壓:7–36 V DC(手冊建議使用 2–6S LiPo)
  • 輸出電壓/最大電流:5 V/1 A
  • 頻道:48CH
  • 發射功率:PIT/25/200/500/800 mW
  • 影像格式:CVBS NTSC/PAL
  • 音訊:AUX audio input(外接音訊輸入)
  • 天線接頭:MMCX
  • 安裝孔距:20×20 mm
  • 尺寸:28×29×4.8 mm(手冊標示 H×W×D)
  • 重量:5.2 g(不含線材)

頻道頻率表

CH Band A Band B Band E Band F RaceBand LowRace
1 5865 5733 5705 ! 5740 5658 ! 5362
2 5845 5752 5685 ! 5760 5695 ! 5399
3 5825 5771 5665 ! 5780 5732 ! 5436
4 5805 5790 5645 5800 5769 5473
5 5785 5809 5885 ! 5820 5806 5510
6 5765 5828 5905 ! 5840 5843 5547
7 5745 5847 5925 5860 5880 ! 5584
8 5725 ! 5866 5945 5880 ! 5917 ! 5621

頻道表依原廠手冊抄錄,包含手冊標示的「!」符號。使用前請確認當地頻率與功率法規;部分頻率或高功率操作可能受限。

接線與操作

  • 手冊接線圖列出:電源輸入 7–36 V、GND、CVBS Video In、+5 V 輸出、AUX Audio In、SmartAudio 及 MMCX 天線端。
  • 按住 FREQ 可切換 Band,短按 FREQ 可切換該 Band 的頻道 1–8。
  • 短按 PWR 可切換發射功率;長按 PWR 可切換 PIT mode。
  • 四顆紅色 LED 顯示頻道、三顆藍色 LED 顯示頻段,RGB LED 顯示電源狀態。

安裝與安全提醒

  • 發射器工作時會發熱,須確保通風散熱,避免直接觸摸高溫元件。
  • 上電前先確認所有線材接妥,並先連接相容天線至 RF 輸出端;不可在未接天線時發射。
  • 請依有經驗人員指導安裝,勿自行拆解或改裝;發生故障請聯繫供應商。
  • 操作前確認當地無線電規定及飛行限制,勿於機場、軍事設施或人群上方等禁飛區飛行。

包裝內容與影片

所找到的 TANK MINI 手冊沒有列出包裝清單,也未提供產品介紹影片;此處不推測盒內配件,請以實際供貨包裝為準。

既有商品圖片

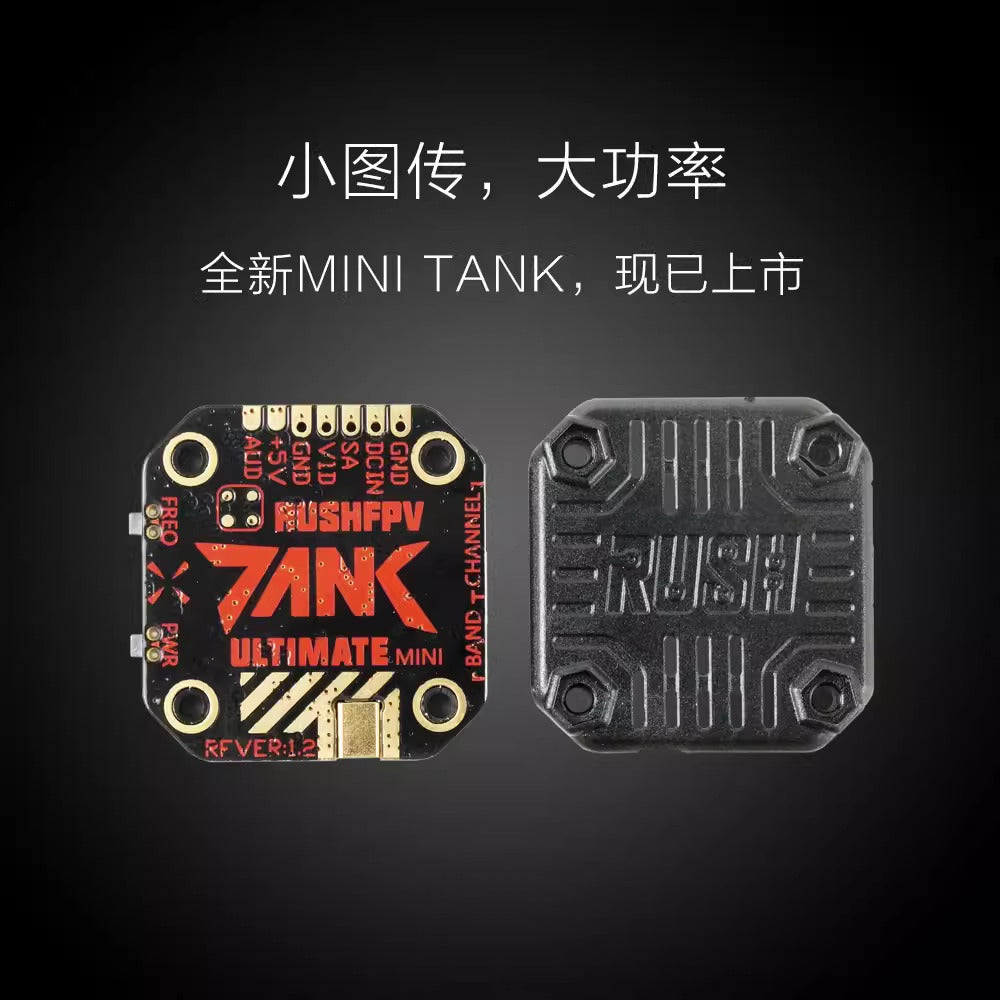

RUSHFPV TANK MINI 既有商品圖 2

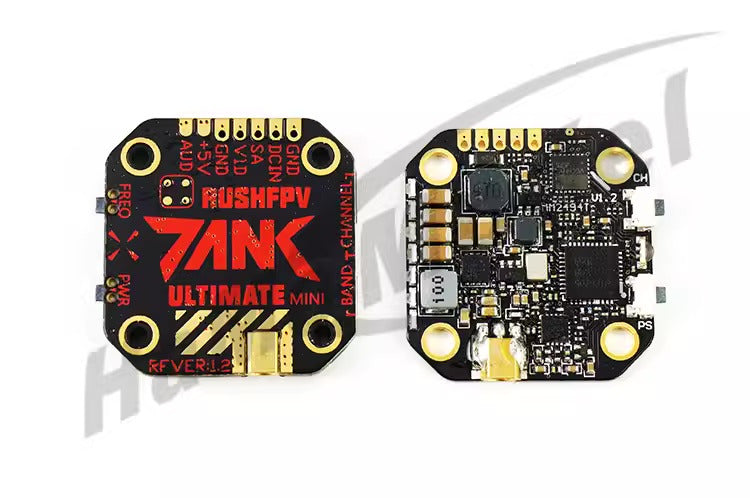

RUSHFPV TANK MINI 既有商品圖 3

RUSHFPV TANK MINI 既有商品圖 4

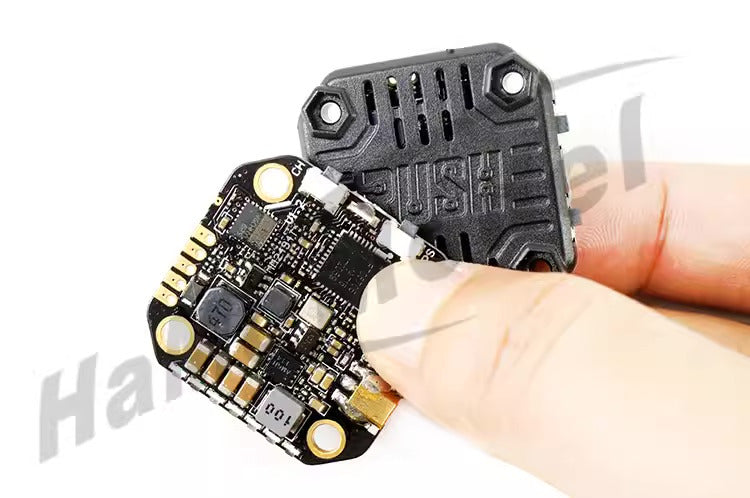

RUSHFPV TANK MINI 既有商品圖 5

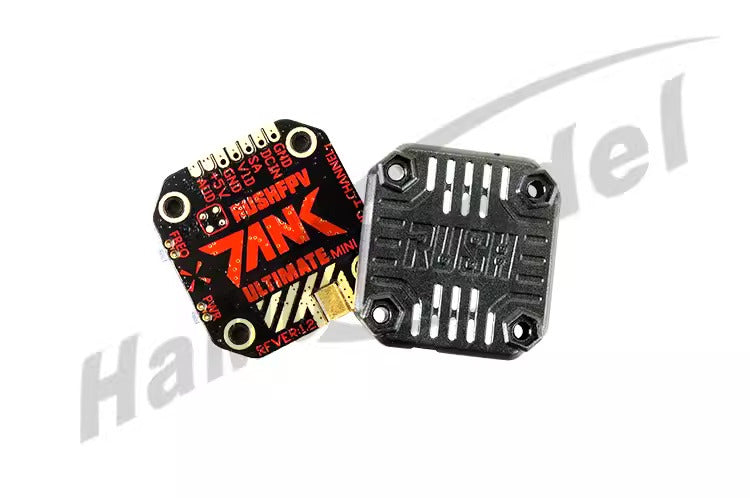

RUSHFPV TANK MINI 既有商品圖 6

查看 TANK MINI 5.8GHz VTX 使用手冊(RUSHFPV 使用手冊 PDF)
