【HDZero】AIO5 飛控板|內建ELRS接收+HDZero圖傳|1S Whoop機最佳搭檔
$4,125.00
推薦搭配配件
⚠️ 下單前務必先確認現貨
商品庫存流動快速,請先聯繫酷飛 LINE 官方帳號,確認商品型號、規格與現貨後再下單。
聯繫酷飛官方 LINE LINE ID:@729jvyax
zingala 銀角零卡分期
想使用銀角零卡分期付款,請前往本商品的銀角頁面選擇方案並完成申請。
HDZero AIO5 1S Whoop 飛控/圖傳一體板
HDZero AIO5 將 F4 飛控、5.8GHz HDZero VTX、SPI 2.4GHz ExpressLRS 接收器、四合一電調與 5V/1A BEC 整合於單板,面向 65mm Tiny Whoop、競速及自由飛行組裝。AIO5 使用 HD composite video 單線相機介面,可搭配 HDZero Lux/ECO 相機;不相容採 MIPI 插頭的相機。
主要功能
- 整合 F4 飛控、4-in-1 ESC、HDZero VTX、SPI ELRS 接收器與 5V/1A BEC
- HDZero VTX:5.8GHz,25/200mW;支援 R1–R8、F2/F4、L1–L8;U.FL 接頭,附超輕線性 VTX 天線
- SPI ExpressLRS 2.4GHz 接收器,板載預焊漆包線天線,遙測輸出功率低於 12dBm
- HD composite video 單線相機介面,兼容 Lux/ECO;不支援 MIPI 相機
規格
- MCU:STM32F411,100MHz,512K Flash;陀螺儀依硬體版本為 BMI270(1R2)或 ICM42688P(1R3)
- 板載電壓與電流監測
- 4-in-1 ESC:BLHeli_S,每路 5A 持續、6A 峰值(3 秒);ESC MCU EFM8BB21;支援 DShot600
- 出廠 ESC 韌體:O_H_5_48_V0.19.2.HEX
- 飛控目標:CRAZYBEEF4SX1280
- 輸入電壓:1S,2.5–4.35V
- 板尺寸:28.5 × 28.5mm;安裝孔距 25.5 × 25.5mm
- 重量:5.7g(不含馬達插頭);6.3g(含馬達插頭)
安裝注意

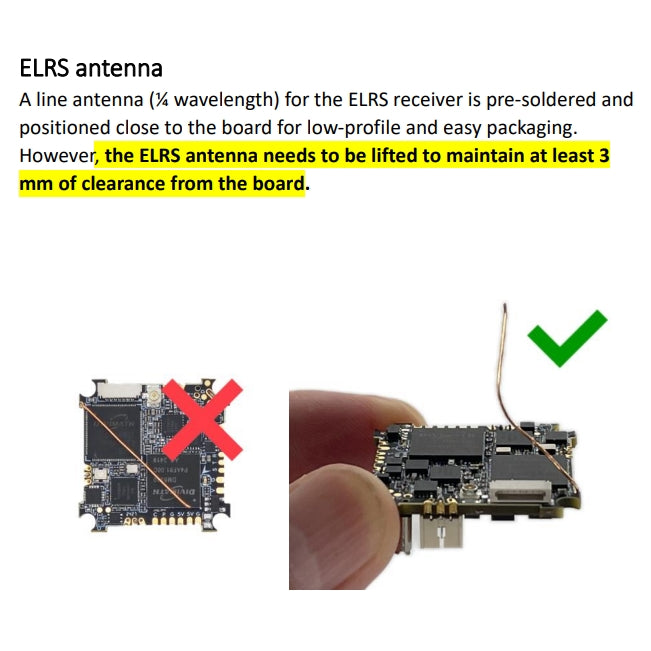

- ELRS 線性天線需抬離電路板至少 3mm。

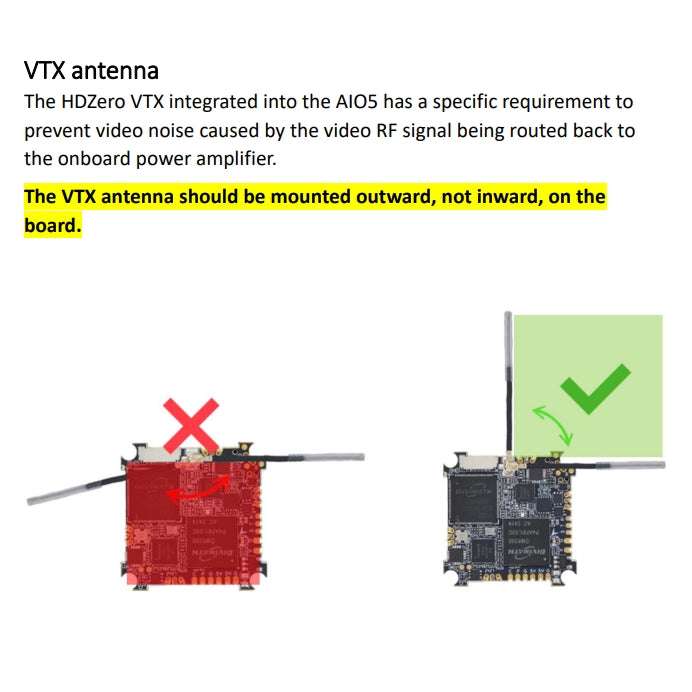

- VTX 天線應朝電路板外側安裝,避免朝內導致影像雜訊。
- 安裝時留意板邊安裝孔附近區域,避免固定件或機架碰觸元件。
- 相機需採 HD composite video 單線介面;不可將 MIPI 相機接入。

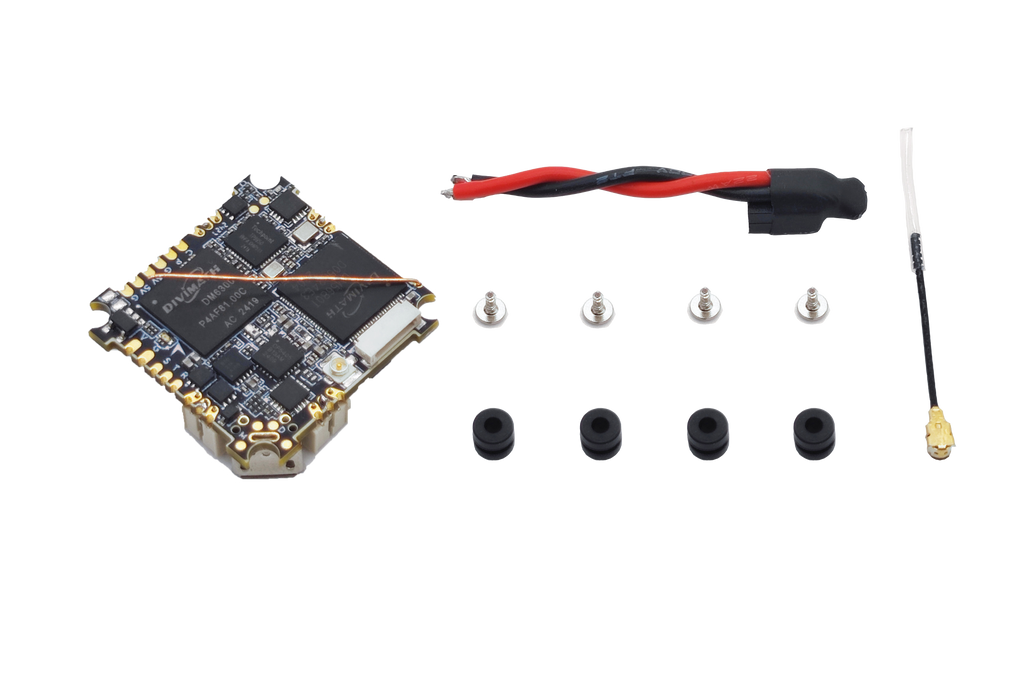

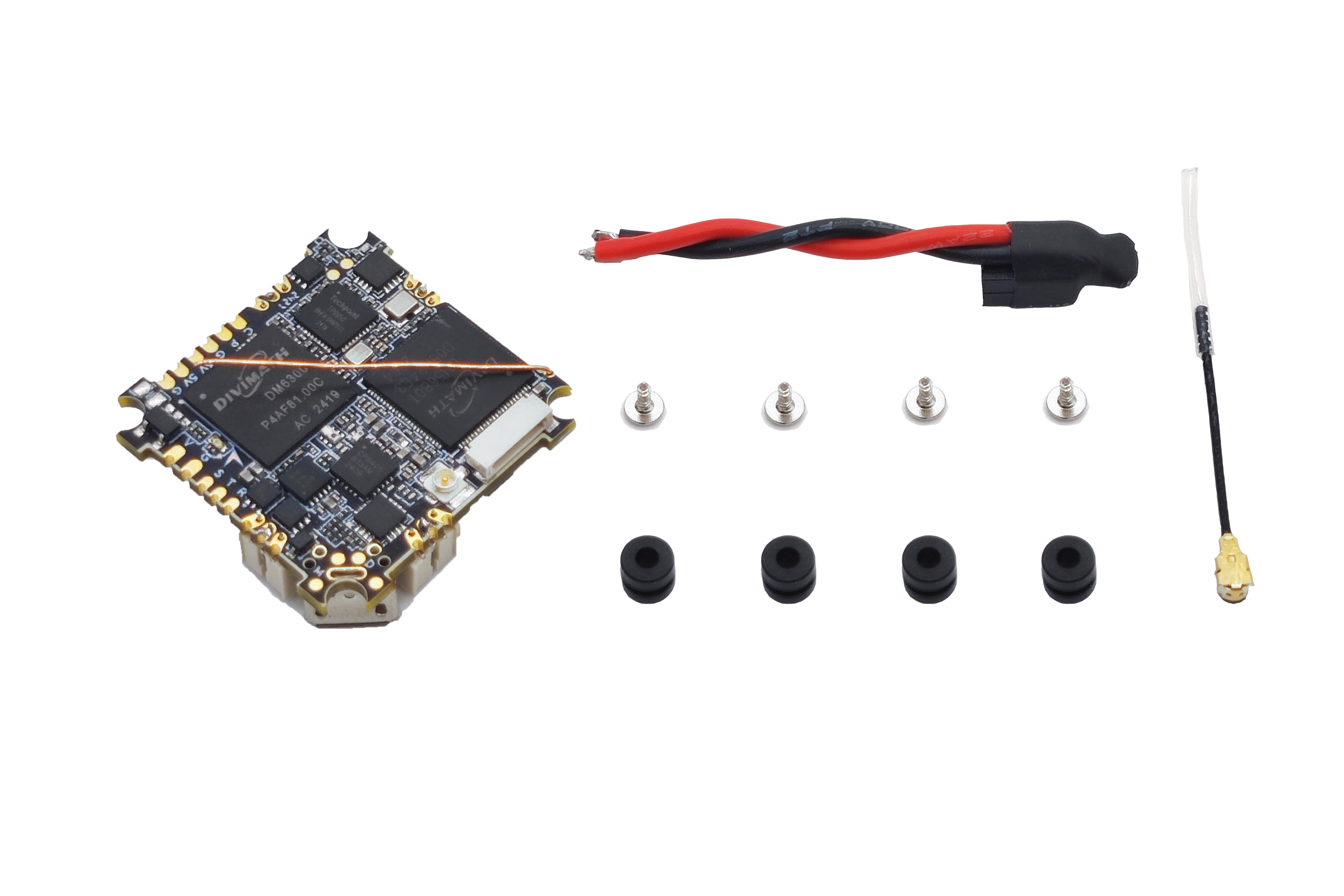

包裝內容
- HDZero AIO5 飛控板 × 1
- 電源線(反向角 A30 接頭)× 1
- 螺絲 × 4
- 橡膠墊 × 4
- 超輕線性 VTX 天線 × 1

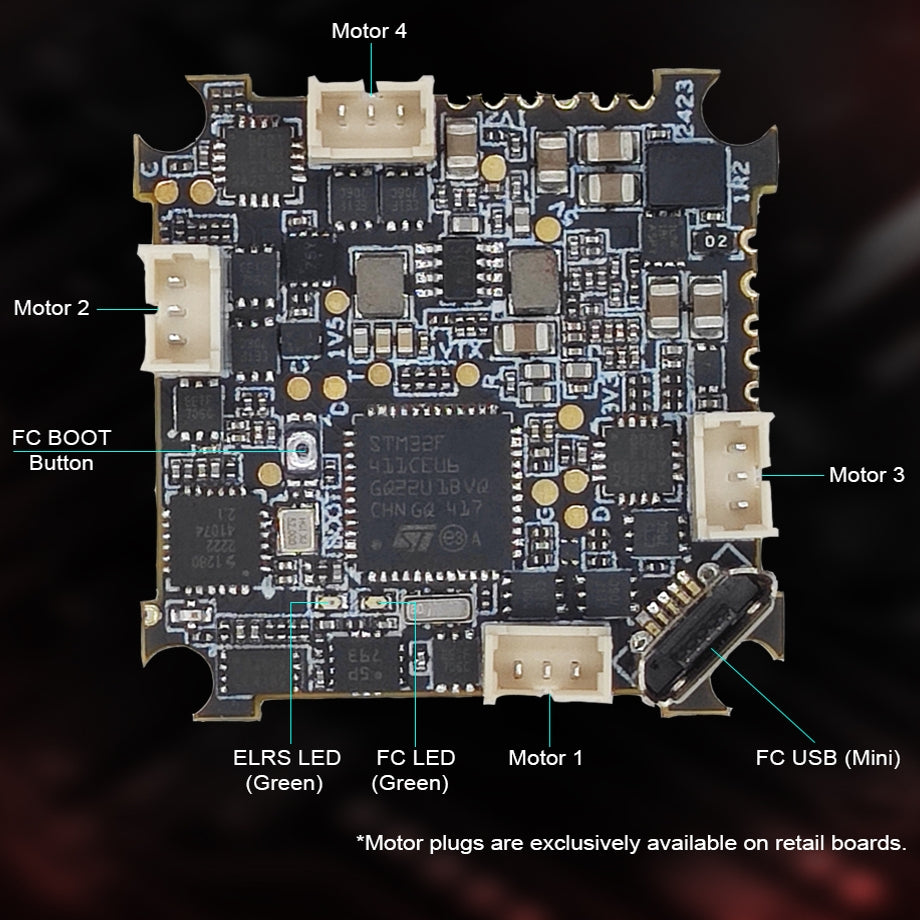

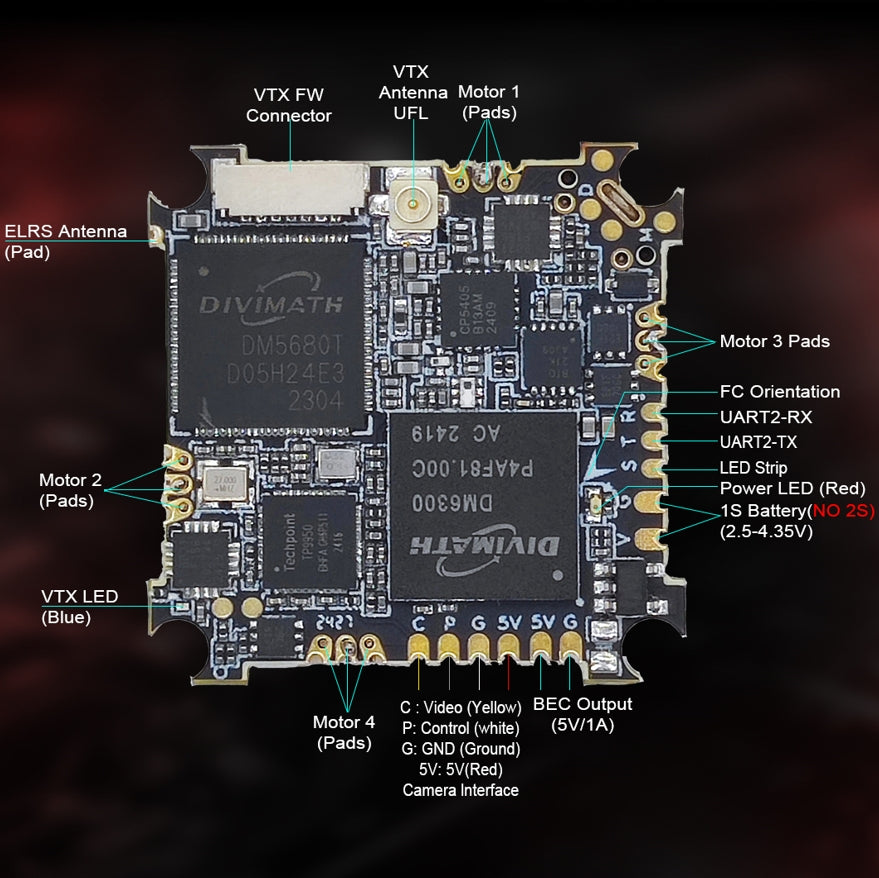

原廠商品圖片





原廠資料:HDZero AIO5 商品頁|產品規格文件|安裝說明。原廠商品頁未提供專屬介紹影片。
