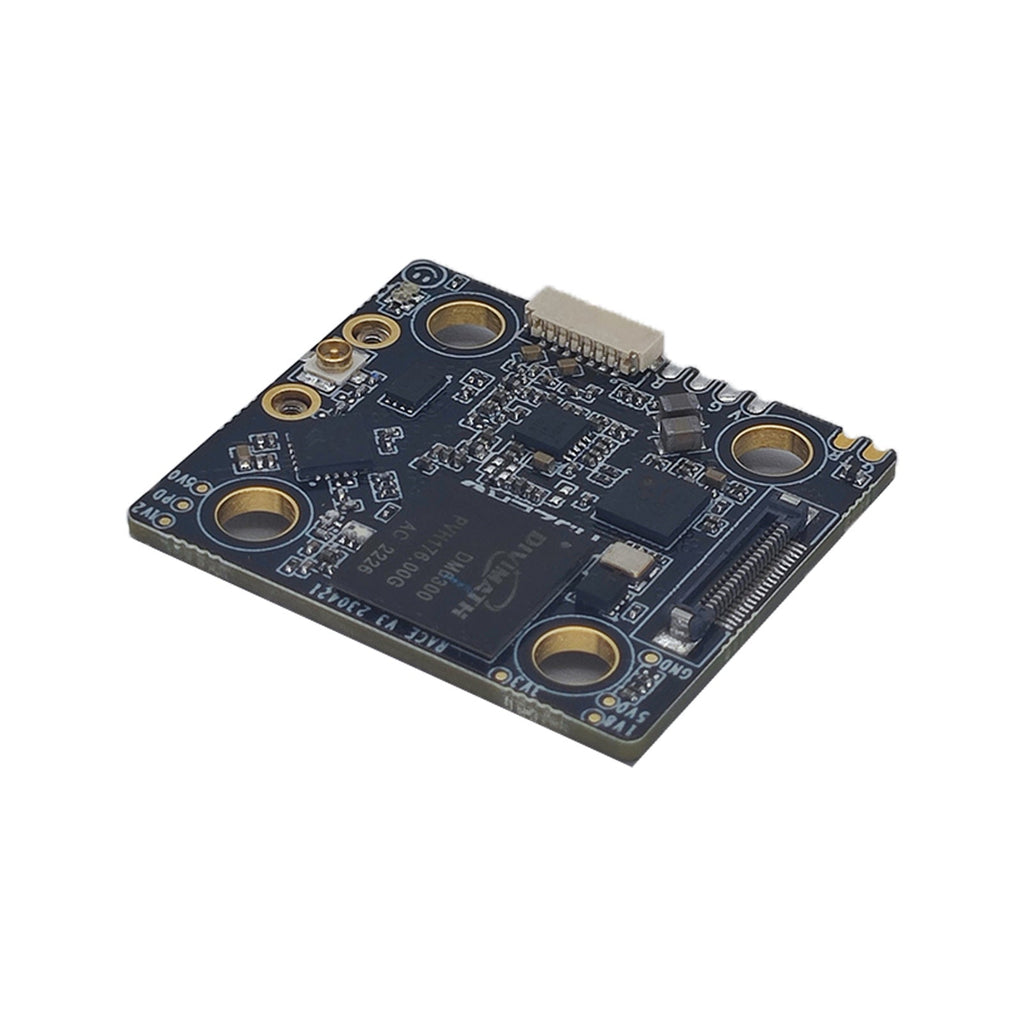

HDZero Race V3 VTX 競速數位圖傳

HDZero Race V3 是為 FPV 競速設計的第三代 5.8GHz 數位圖傳發射器。採用 1.6mm 厚電路板、較大型元件與小型元件加固膠層,以兼顧耐用度與穩定性;並具備反接保護電路。預焊線組可直接連接相容的 HD-ready 飛控,安裝時不需自行焊接。

商品特色

  • 可切換 25mW/200mW 發射功率,支援 540p90、720p60、1080p30 影像格式。
  • 5.8GHz 數位影像傳輸,工作頻率 5.725–5.850GHz。
  • 28 × 32 × 5mm,重量約 5.5g;20 × 20mm 安裝孔距。
  • U.FL 天線介面,附金屬固定條與天線固定螺絲。
  • 預焊線組可連接相容 HD-ready 飛控,減少安裝焊接步驟。
  • 官方文件註明 SmartAudio/Tramp 已不再支援。

規格

  • 原廠型號:HDZero Race V3
  • 原廠 SKU:HDZ3143
  • 頻率:5.725–5.850GHz
  • 預設影像解析度:540p90/720p60/1080p30
  • 射頻輸出功率:25mW/200mW
  • 天線介面:加固 U.FL
  • 影像介面:4-lane MIPI CSI YUV422
  • 影像連接器:20-pin、0.30mm pitch
  • 尺寸:32 × 28 × 5mm
  • 重量:5.5g
  • 線組長度:40mm
  • 輸入電壓規格:4–12V
  • 安裝孔距:20 × 20mm,搭配 M4 至 M3 橡膠墊圈

接線與安裝注意事項

  • 不可將 Race V3 接到電池 VBAT 供電。原廠安裝文件建議連接飛控的數位圖傳端口,並使用 5–12V BEC;若使用飛控 5V 焊盤,該供電端須額定至少 2A。

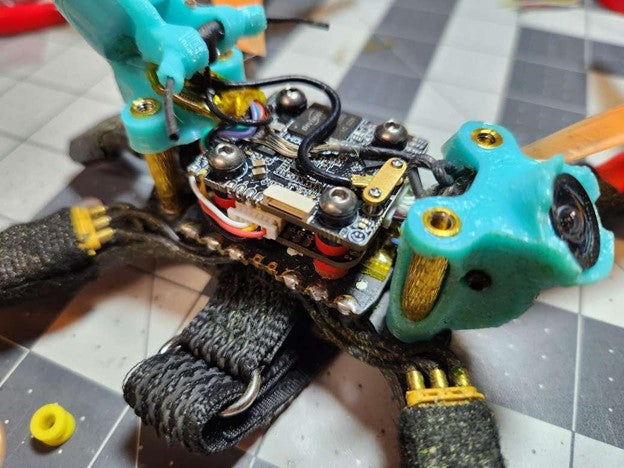

  • 以隨附 M4 至 M3 橡膠墊圈安裝於 20 × 20mm 堆疊上,建議讓 MIPI 或天線接頭朝機頭方向。
  • 不要用膠帶將 VTX 直接貼在堆疊或機架上;依原廠說明,需保留適當物理間隔以利射頻電路運作。
  • 通電前接妥天線,並確認飛控端口、電壓、接線與設備相容。

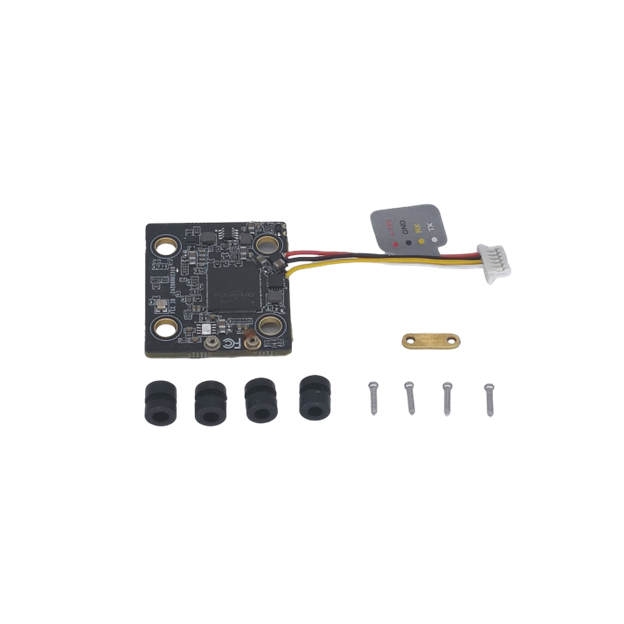

包裝內容

  • HDZero Race V3 VTX 電路板 × 1(已預焊線組)
  • M4 至 M3 橡膠墊圈 × 4
  • U.FL 天線固定螺絲 × 3
  • 天線金屬固定條 × 1

原廠資料與韌體

目前原廠商品頁與安裝文件未提供此商品專屬影片,因此不嵌入未確認的影片。原商品圖庫保留原樣;內文只保留一張不與圖庫重複的原廠示意圖。

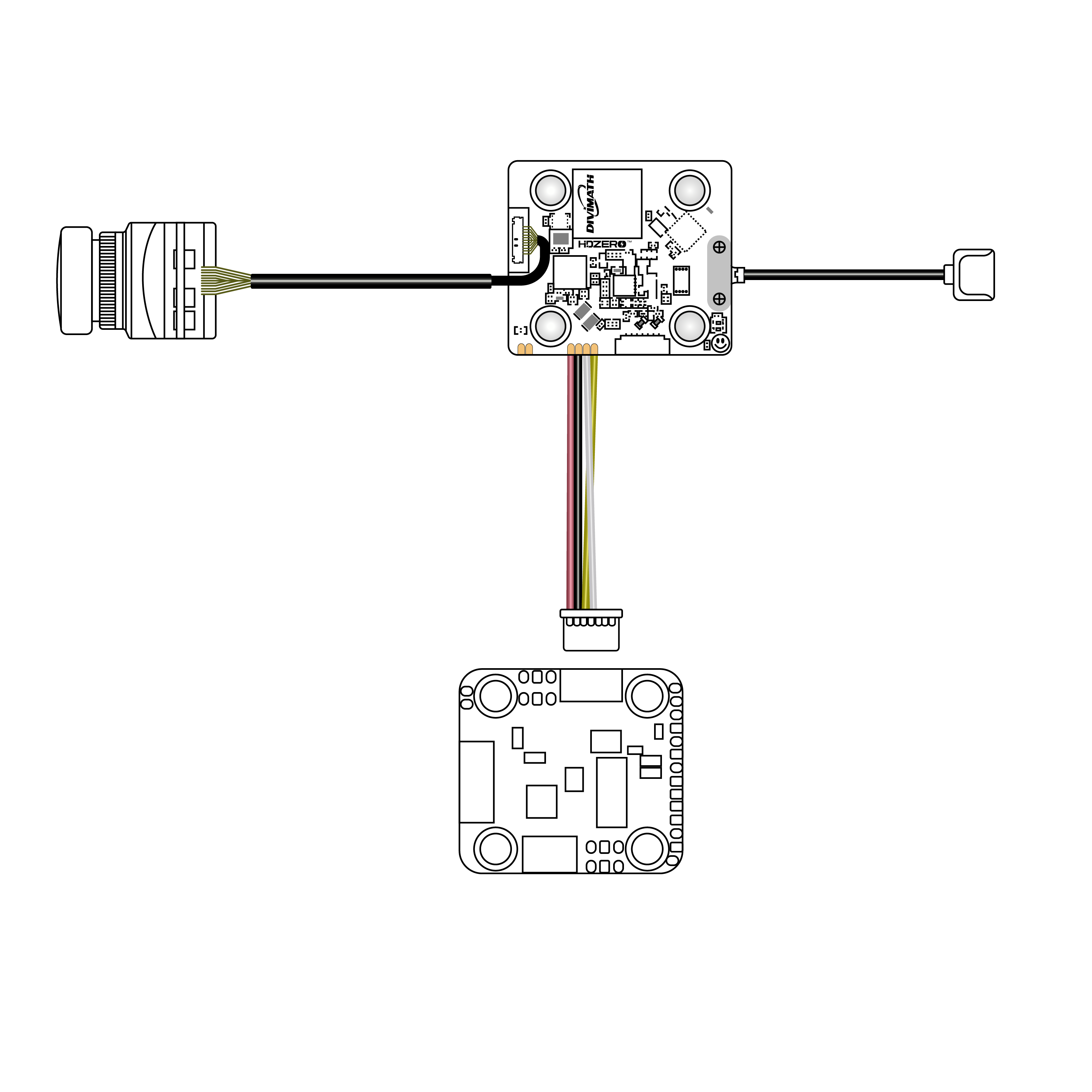

HDZero Race V3 VTX 原廠接線與組件示意圖
