Flywoo GOKU GM10 Nano V3 GPS 附指南針

原廠型號 GM10 NANO V3 GPS w/compass,料號 FW19001888。這款微型 GPS 模組整合電子羅盤,原廠標示約 2.6 g,適合需要定位與航向資料的輕量 FPV 配置。

產品特色

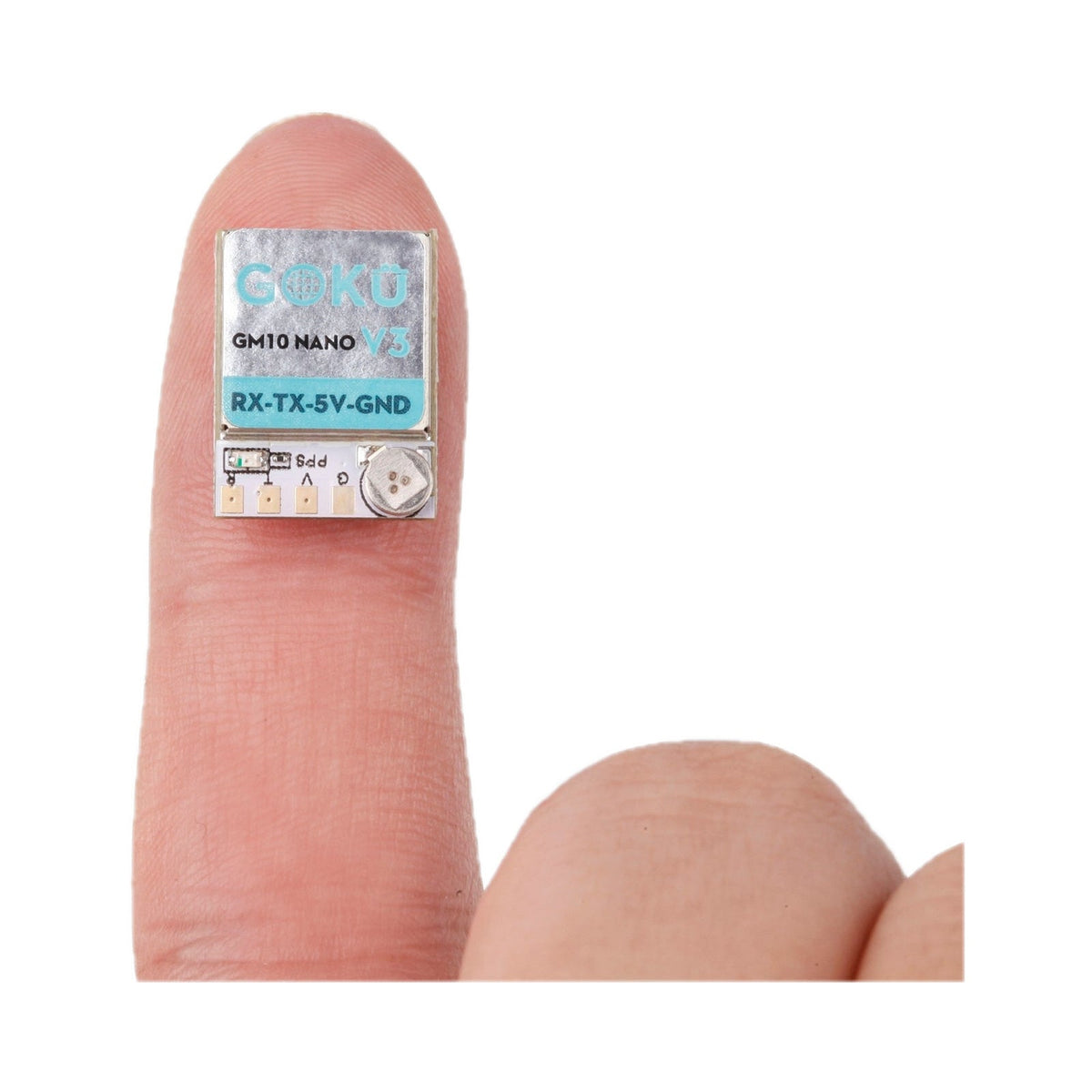

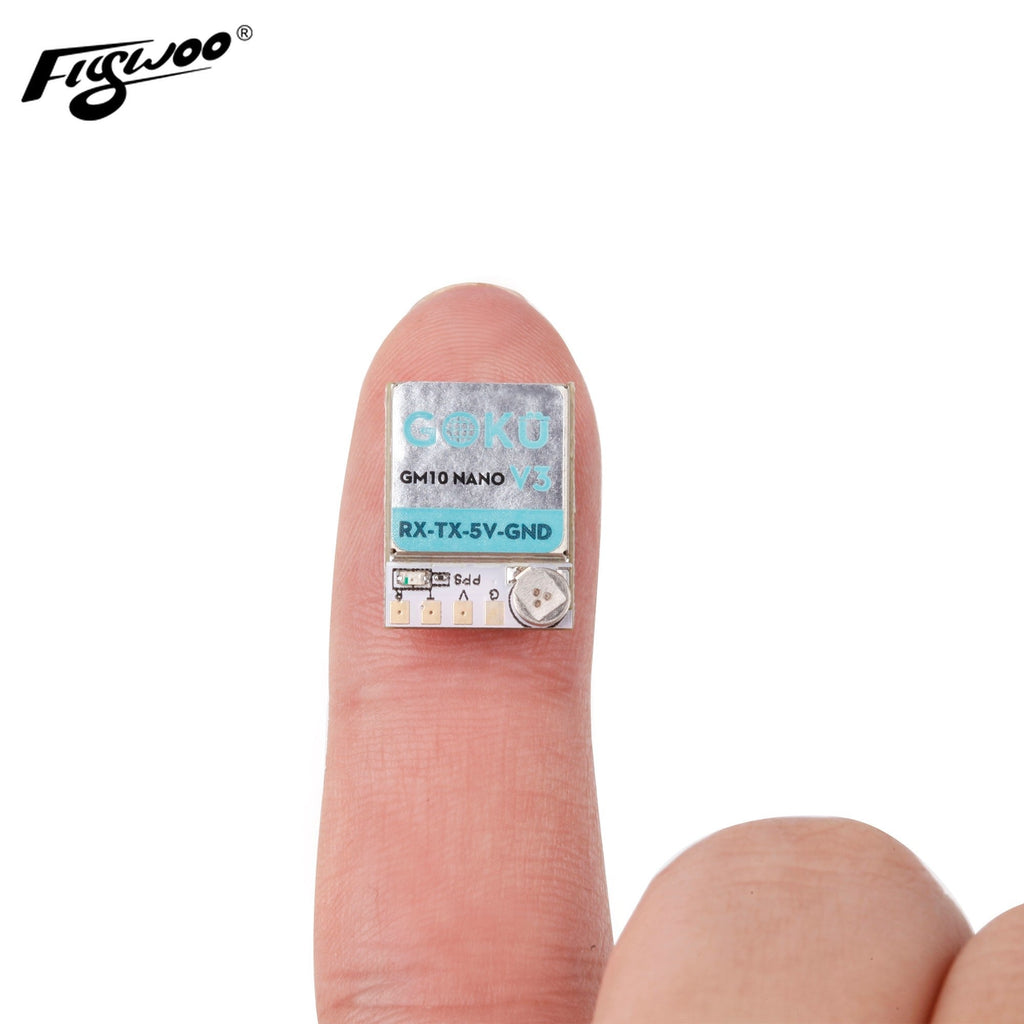

  • 小型模組,外觀尺寸 12 × 17 × 5 mm,重量 2.6 g。
  • 整合指南針,並附連接線與銅箔。
  • GNSS 晶片與接收星系依原廠規格欄列示;詳見下方規格與原廠資料差異備註。
  • 原廠標示可即插即用、不需焊接;模組圖示同時展示接點與接線,安裝前請按附線及飛控腳位圖確認。

完整規格

  • 晶片:規格欄列 M10050(第十代);同頁韌體備註另寫 M1005,原廠頁面數值不一致。
  • 接收星系:GPS、GLONASS、Galileo、BeiDou、QZSS、SBAS;預設協定 GPS、Galileo、BeiDou。
  • 頻段:GPS L1、GLONASS L1、BeiDou B1、SBAS L1、Galileo E1。
  • 搜尋通道:72 通道。
  • 靈敏度:追蹤 −162 dBm;重新捕獲 −160 dBm。
  • 傳輸速率:4,800–921,600 bps,預設 115,200 bps;TTL 或 RS-232,預設 TTL。
  • 資料協定:原廠列 Betaflight 4.3.x 使用 UBLOX、Betaflight 4.2.x 使用 NMEA,並註明 4.3.x 以上才可用 UBLOX;較新韌體請查閱原廠最新說明。
  • 輸出頻率:1–10 Hz,預設 10 Hz。
  • 工作限制:最高高度 50,000 m、最高速度 500 m/s、加速度小於 4 g(原廠標示)。
  • 供電:3.3–5 V DC。
  • 溫度:工作 −40°C 至 +85°C;儲存 −40°C 至 +105°C。
  • PPS LED:紅燈;原廠說明未定位時亮起,定位後熄滅。

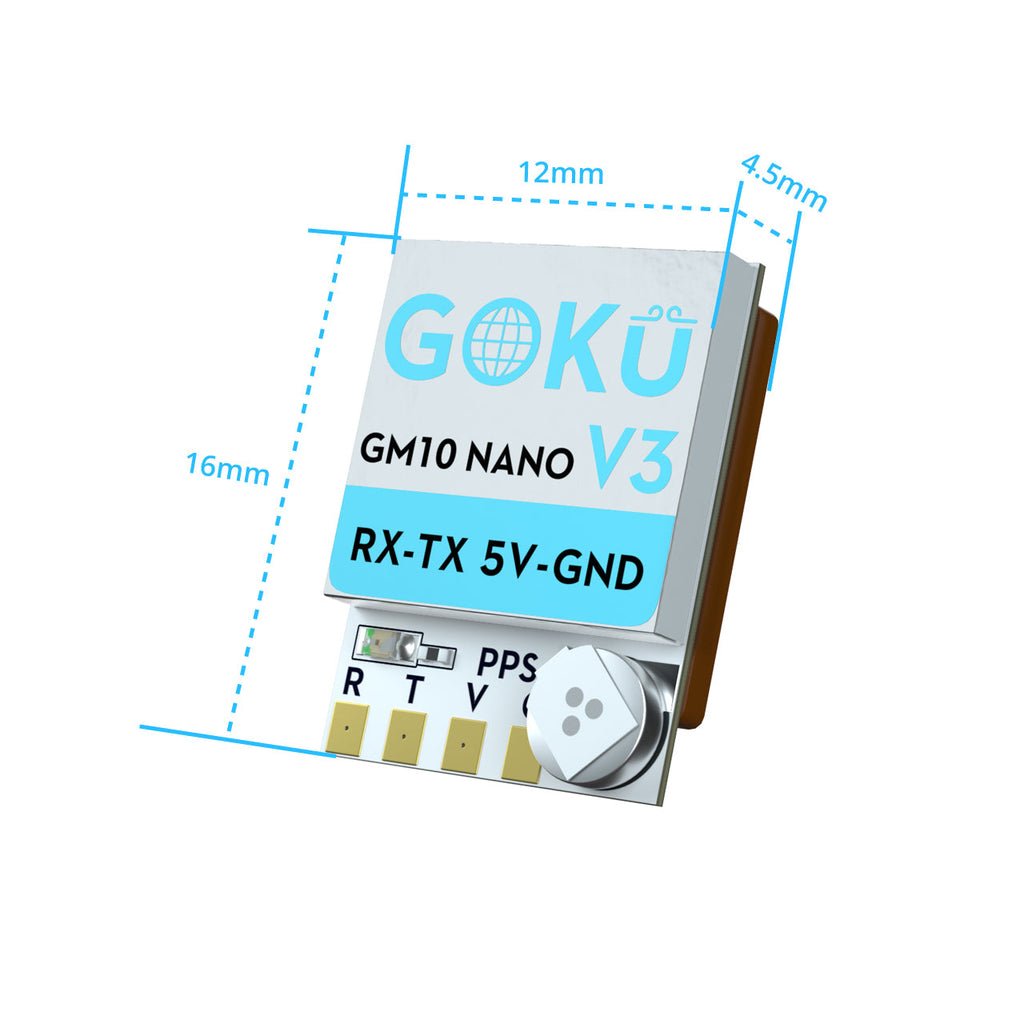

  • 重量/尺寸:2.6 g;12 × 17 × 5 mm。

接頭與接線注意

原廠同頁的接頭欄寫「6 pins Pad」,功能欄表示附插頭、免焊接;接腳文字列 RX、TX、3.3–5V、GND,而專用接線示意圖顯示 GPS/羅盤接點。原廠表述不完全一致,請依實際附線、模組標記與飛控腳位圖核對,不要僅憑線色接線。

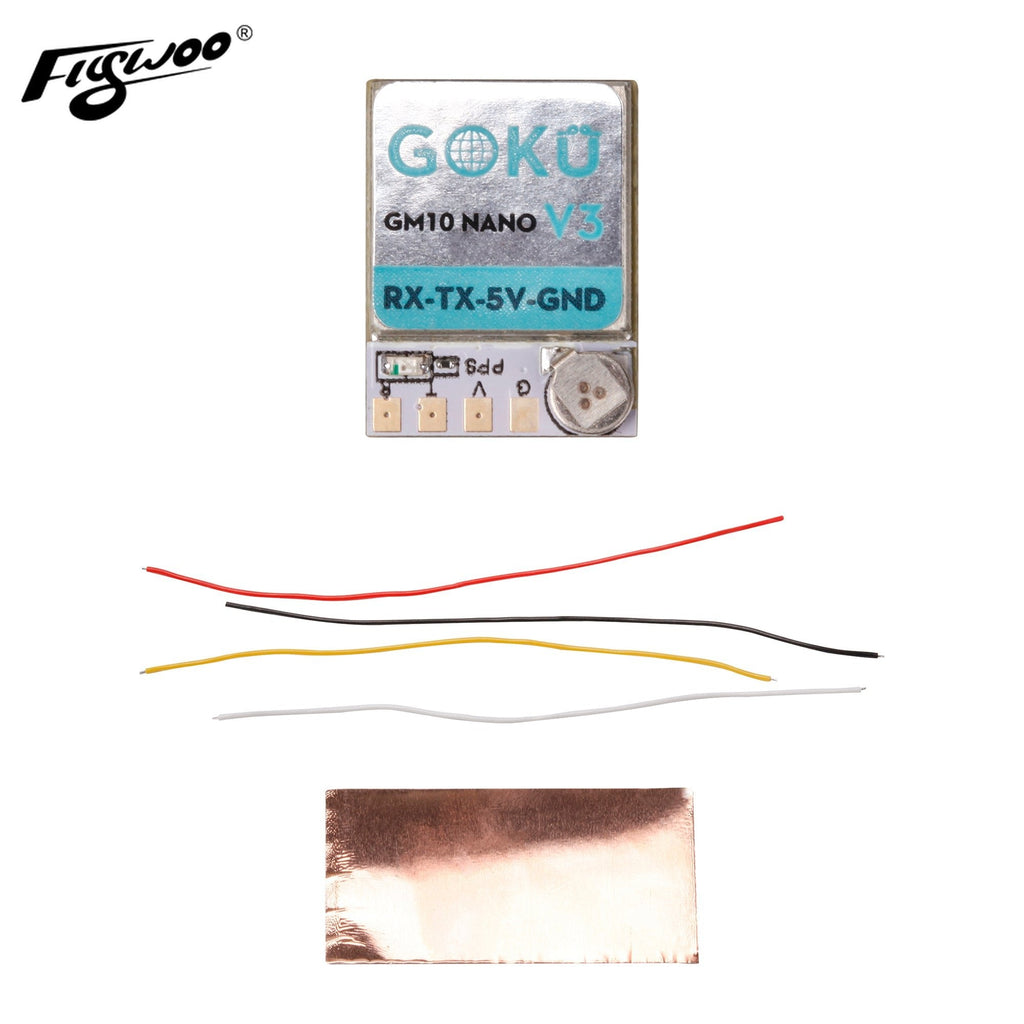

包裝內容

  • GOKU GM10 Nano V3 GPS 附指南針 × 1
  • 100 mm 連接線 × 1
  • 銅箔 × 1

原廠安裝與設定圖

以下原廠圖包含接線/羅盤方向、GPS 系列接線比較、系列衛星接收示意與 Betaflight GPS Rescue 設定。系列圖會展示其他 GPS 型號,但本商品僅含上方所列的 GM10 Nano V3 GPS 附指南針與包裝配件。

Flywoo GM10 Nano V3 compass GPS wiring and compass direction diagram
GM10 Nano V3/Compass GPS 接線及指南針方向圖;原廠圖示含多種方向校正示例。
Flywoo GOKU GPS module series wiring comparison diagram
Flywoo GPS 系列接線比較圖;圖中其他型號僅供比對,不包含於本商品。
Flywoo GOKU GPS series satellite reception illustration
原廠系列衛星接收宣傳示意圖,畫面含其他系列模組,非本商品包裝清單。
Betaflight GPS configuration guide
原廠 Betaflight GPS/UBLOX 設定步驟圖。
Betaflight GPS Rescue configuration guide
原廠 Betaflight GPS Rescue 設定步驟圖。
