產品介紹

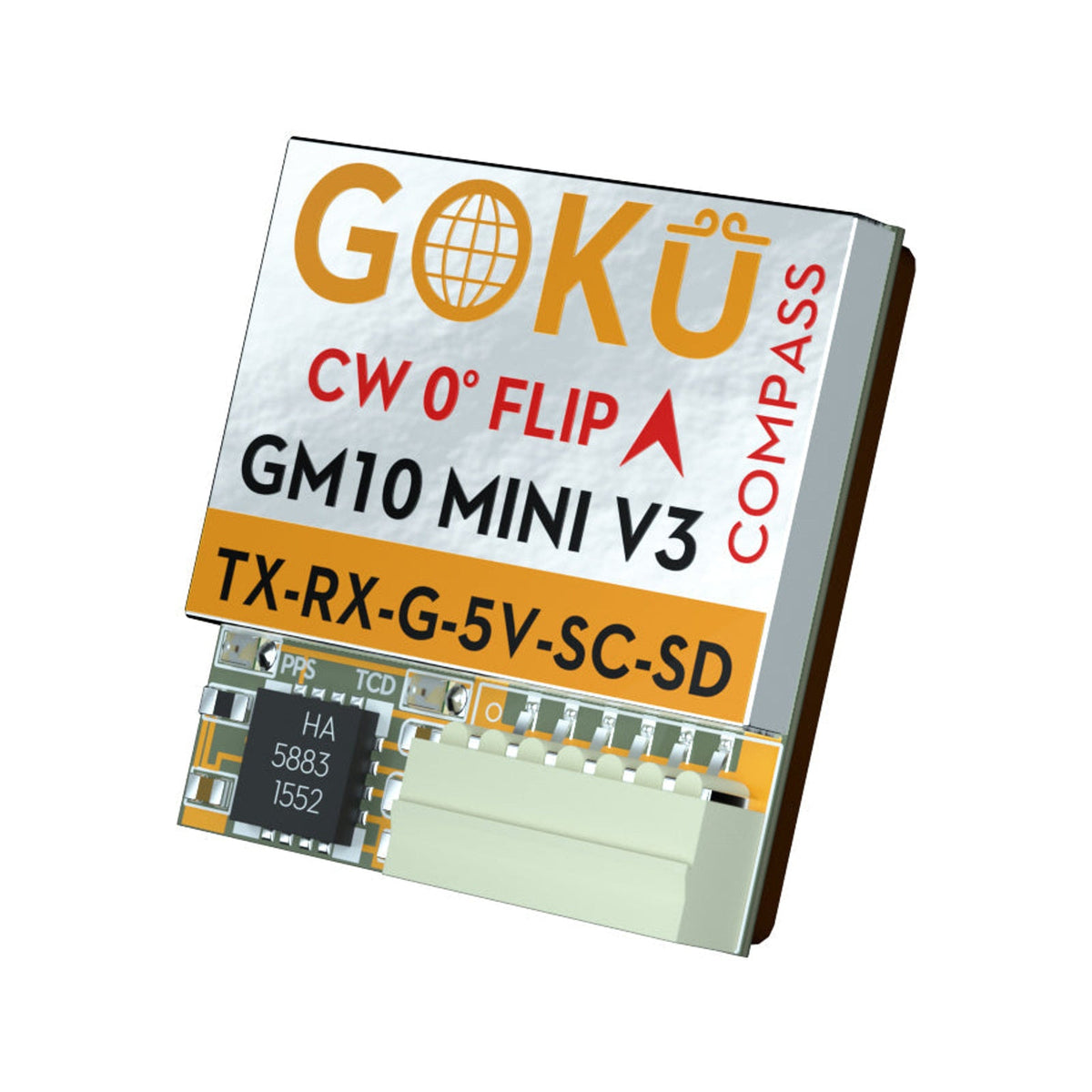

Flywoo GOKU GM10 Mini V3 GPS w/compass 是附 QMC5883L 電子指南針的 GPS 模組,產品編號 FW19002182。原廠表示它與不含指南針的 GM10 Mini V3 GPS 尺寸相同,重量約 4.1g,最多可搜尋 32 顆衛星。

產品特色

  • GPS 模組搭配三軸電子指南針 QMC5883L。
  • 支援 GPS、GLONASS、Galileo、BeiDou、QZSS 與 SBAS 衛星系統。
  • 72 搜尋通道,定位追蹤靈敏度 -162dBm、重新捕獲靈敏度 -160dBm。
  • 資料速率 4800–921600bps,預設 115200bps;輸出頻率 1–10Hz,預設 10Hz。
  • 黃色 PPS 指示燈:尚未定位時不亮,成功定位後閃爍。

規格

品牌/型號 FLYWOO/GOKU GM10 MINI V3 GPS w/compass(FW19002182)

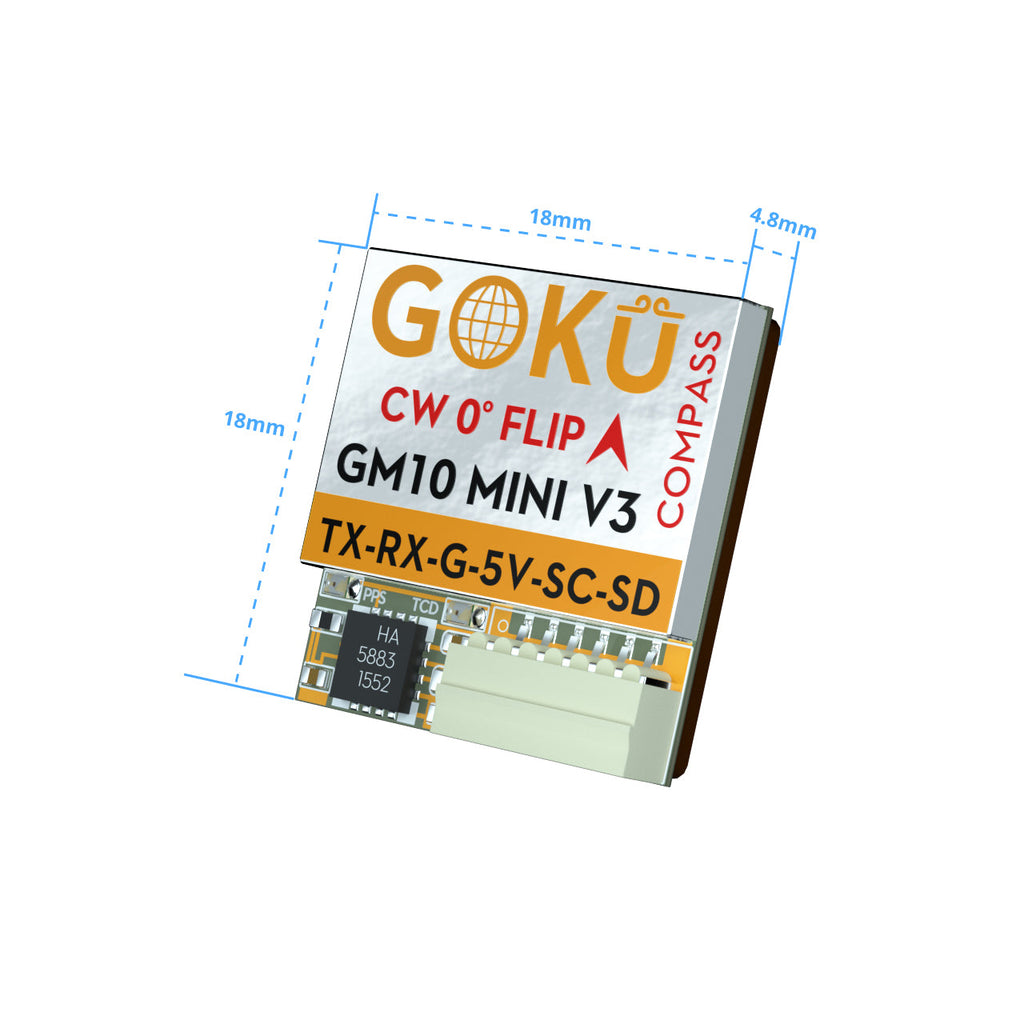

尺寸/重量 18 × 18 × 4.8mm/4.1g
指南針 QMC5883L 電子指南針
晶片/通道 M10050/72 搜尋通道
衛星系統 GPS、GLONASS、Galileo、BeiDou、QZSS、SBAS;頻段 GPS L1、GLONASS L1、BeiDou B1、SBAS L1、Galileo E1
協定/資料電平 Betaflight 4.3.x(UBLOX)/4.2.x(NMEA);TTL 或 RS-232,預設 TTL
供電/工作溫度 DC 5V;工作溫度 -40°C 至 +85°C;儲存溫度 -40°C 至 +105°C
模組標示接腳 TX、RX、GND、5V、SCL、SDA
操作限制 最大高度 50,000m、最大速度 500m/s、加速度小於 4g

接頭規格注意

Flywoo 原廠同一商品頁的接頭資訊互有差異:文字規格寫 1.00mm 間距 4-pin patch seat,特色段落寫 6-pin patch seat,比較表則寫 SH1.0 4-pin;同頁模組接腳列表列 TX、RX、GND、5V、SCL、SDA 六個訊號。請勿僅依上述文字推定線材或飛控插座相容性;下單前請先以實物接頭照片及飛控腳位圖核對,或洽詢我們確認。

包裝內容

  • GOKU GM10 Mini V3 GPS w/compass × 1
  • 150mm 線材 × 1
  • 銅箔 × 1

原廠詳細圖文

原廠 GOKU GM10 Mini V3 GPS 附指南針產品介紹圖
原廠 GOKU GM10 Mini V3 GPS 附指南針產品介紹圖
原廠 GM10 系列規格比較圖;留意不同型號尺寸與重量不同
原廠 GM10 系列規格比較圖;留意不同型號尺寸與重量不同
原廠指南針安裝與方向說明圖
原廠指南針安裝與方向說明圖
原廠 GPS 與指南針操作說明圖
原廠 GPS 與指南針操作說明圖
GOKU GM10 Mini V3 compass 方向及飛控接線示意圖
GOKU GM10 Mini V3 compass 方向及飛控接線示意圖

原廠商品頁:Flywoo GOKU GM10 Mini V3 GPS w/compass

原廠頁另有 Operation Guide 分頁;目前未找到此商品專屬影片。
