【GEPRC格普】GEP-M10 系列 u-blox GPS 定位模組

GEPRC GEP-M10 系列 GPS 定位模組

採用 u-blox M10 系列晶片方案，支援 GPS、BDS、Galileo、QZSS、SBAS 聯合定位，最多可追蹤 32 顆衛星。系列提供不同尺寸天線，以及 QMC5883L／IST8310 磁力計與 DPS310（新舊批次可能為 DPS368）氣壓計組合，適用 FPV 穿越機、多軸機、固定翼與其他模型。

產品特色

• 內建 Flash，可儲存設定參數並支援快速熱啟動。
• 板載指示燈，方便查看工作狀態。
• 12×12mm 或 18×18mm 陶瓷天線，提升接收能力。
• 多種磁力計／氣壓計組合可選，滿足定位、航向與高度資料需求。

共同技術規格

• GPS 晶片：u-blox M10050
• 輸入電壓：3.3–5V
• 接收頻段：GPS L1、GLONASS L1、BDS B1、Galileo E1、SBAS L1、QZSS L1
• 定位：GPS＋BDS＋Galileo＋QZSS＋SBAS，72 通道，最多 32 顆衛星
• 輸出：UART（u-blox）、I2C（氣壓計／磁力計）；鮑率 115200bps；輸出頻率 10Hz
• 速度精度 0.05m/s；水平定位精度約 1.5m（晴朗天候）；計時精度 30ns
• 接收靈敏度：追蹤 -162dBm、捕獲 -160dBm；最大高度 50,000m、最大速度 500m/s、最大加速度 4G

規格尺寸

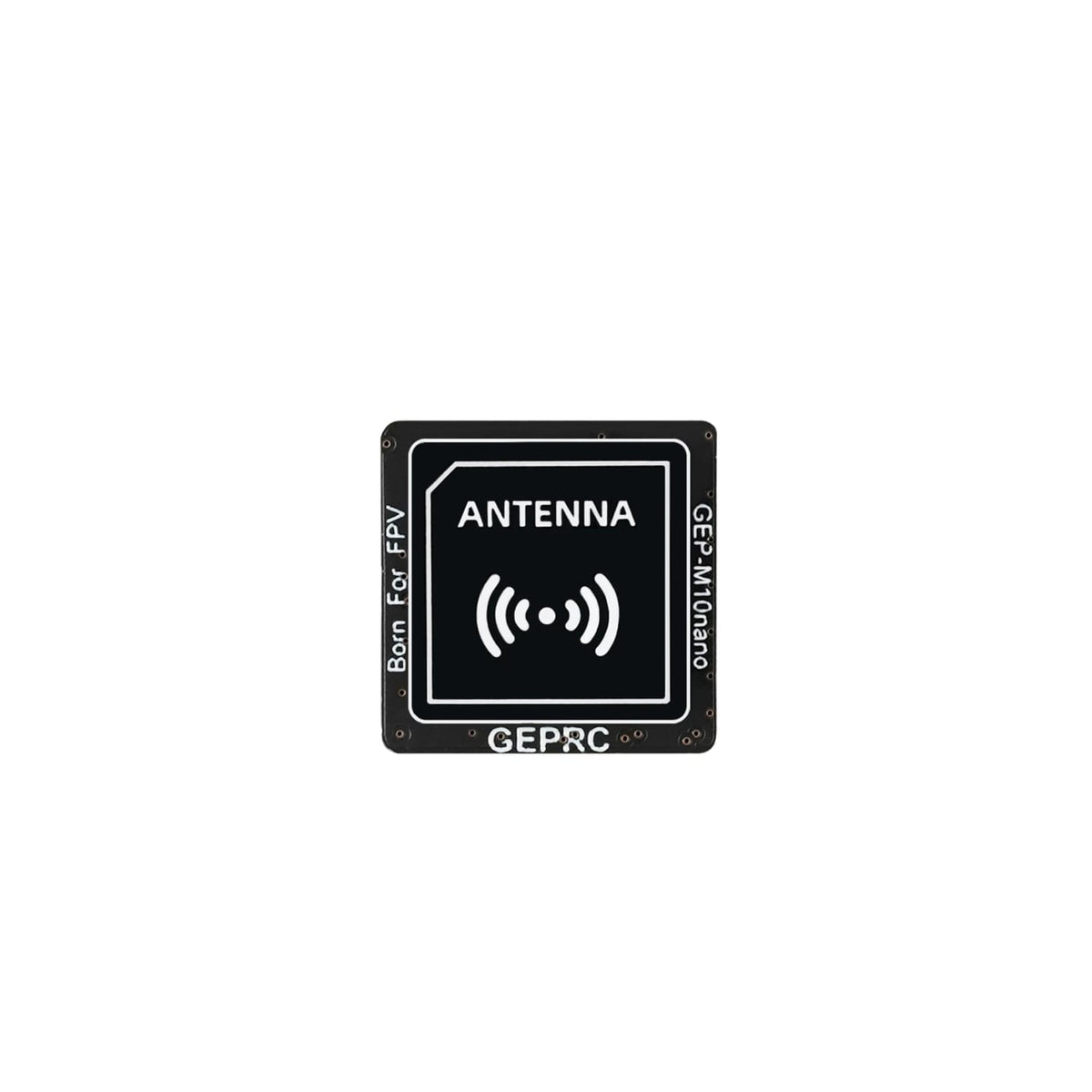

• GEP-M10nano：15×15×7.5mm，約 4.1g，12×12mm 天線

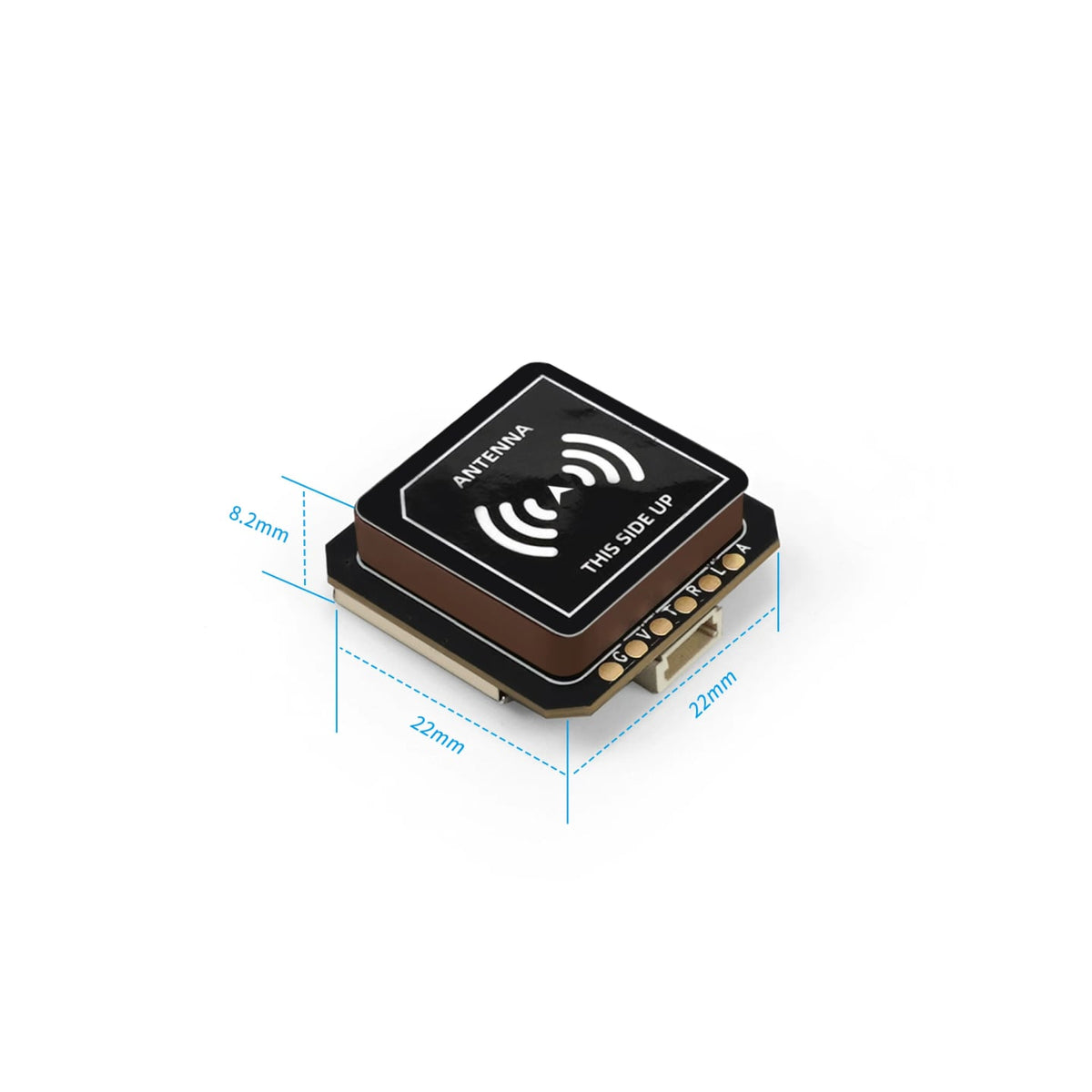

• GEP-M10：22×22×8.2mm，約 7.8g，18×18mm 天線
• 磁力計選項：QMC5883L、IST8310；氣壓計：DPS310／DPS368

包裝內容

• GPS 模組 ×1
• 端子線 ×1
• 使用說明書 ×1
• GEPRC 貼紙 ×1
• 熱縮管 ×1

官方資料來源：GEPRC GEP-M10 Series GPS Module
