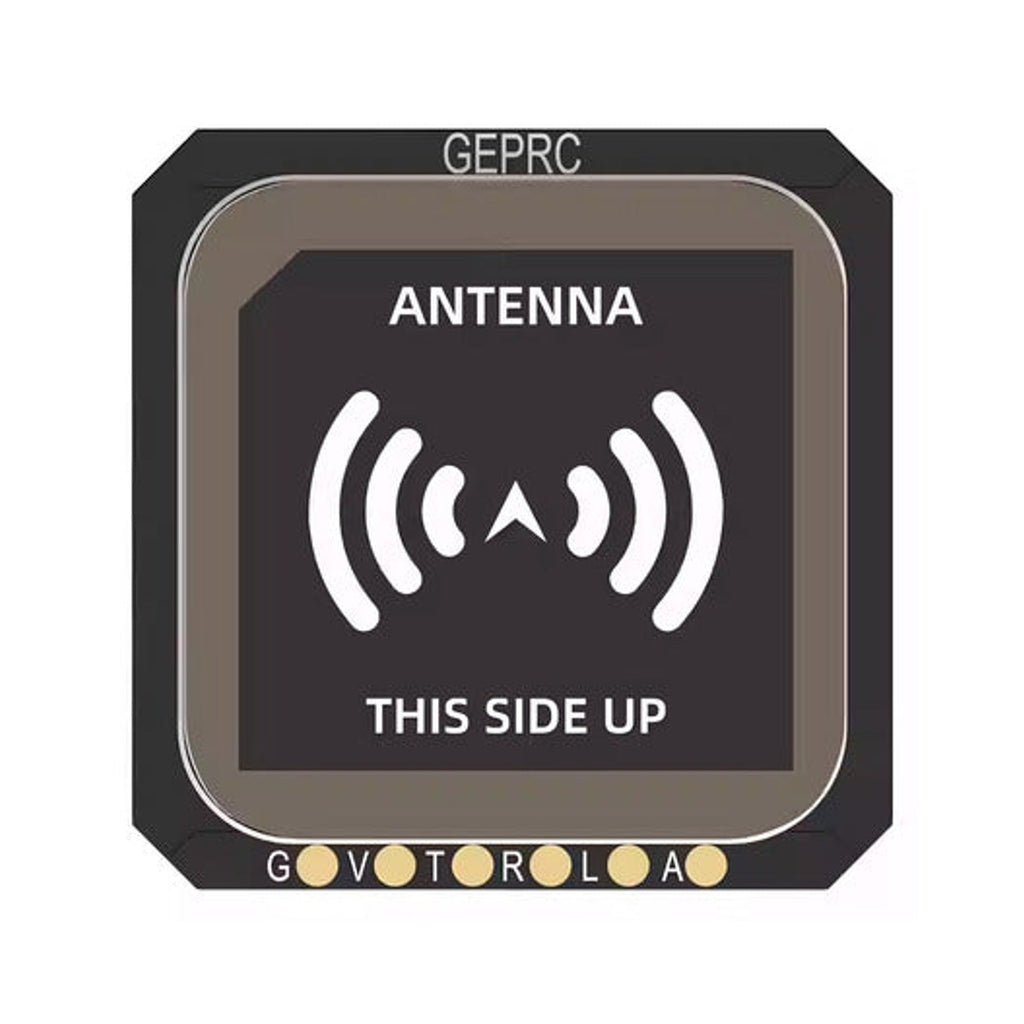

GEPRC GEP-M1025 系列 GPS 模組

GEPRC GEP-M1025 系列採用 u-blox M10(M10050)定位晶片,搭配 25×25mm 陶瓷天線,支援多星系聯合定位。系列提供不同磁力計與氣壓計組合,適用於 FPV 穿越機、多旋翼、固定翼及其他模型設備。下單前請依變體名稱確認感測器組合。

產品特色

  • 支援 GPS、BDS、Galileo、QZSS 與 SBAS 多星系定位,最多可追蹤 32 顆導航衛星。
  • 內建 Flash 與 Faraday 電容,可保存設定參數並支援快速熱啟動。
  • 板載指示燈;25×25mm 陶瓷天線提供接收能力。
  • 依型號搭載 QMC5883L 或 IST8310 磁力計,以及 DPS310/替代批次 DPS368 或 MS5611 氣壓計。

型號與感測器差異

  • GEP-M1025 GPS:不含磁力計與氣壓計。
  • GEP-M1025Q GPS:QMC5883L 磁力計。
  • GEP-M1025-DQ GPS:QMC5883L 磁力計+DPS310 氣壓計;原廠說明 DPS310 缺貨時可能改用 DPS368,性能與使用方式相同。
  • GEP-M1025-MQ GPS:QMC5883L 磁力計+MS5611 氣壓計。
  • GEP-M1025I GPS:IST8310 磁力計。
  • GEP-M1025-DI GPS:IST8310 磁力計+DPS310 氣壓計;原廠說明可能以 DPS368 替代。
  • GEP-M1025-MI GPS:IST8310 磁力計+MS5611 氣壓計。

原廠規格

  • GPS 晶片:u-blox M10050
  • 輸入電壓:3.3–5V
  • 接收頻段:GPS L1、GLONASS L1、BDS B1、Galileo E1、SBAS L1、QZSS L1
  • 工作模式:GPS+BDS+Galileo+QZSS+SBAS 聯合定位
  • 通道數:72;導航衛星:最多 32 顆
  • 輸出介面/協定:UART(u-blox);I²C(磁力計、氣壓計)
  • 鮑率:115200bps;輸出頻率:10Hz
  • 速度精度:0.05m/s;水平定位精度:2D ACC 1.5m(依衛星與天候條件)
  • 授時精度:30ns;接收靈敏度:追蹤 −162dBm、捕獲 −160dBm
  • 動態特性:最大高度 50,000m、最大速度 500m/s、最大加速度 4G
  • 原廠規格圖標示尺寸 29×29×8.5mm、重量 13g;不同型號/批次請以實際產品為準。

接線與設定提醒

  • GND 接飛控 GND;GPS 5V 接飛控 5V。
  • GPS TX 接飛控 RX;GPS RX 接飛控 TX。
  • 磁力計/氣壓計通訊線 SCL、SDA 分別接飛控 SCL、SDA。
  • 原廠接線圖註明 NC 腳僅出現在 GEP-M1025,無須接線。
  • 原廠 INAV 指南:QMC5883 磁力計方向設為 CW 0° flip;IST8310 設為 CW 90° flip。實際安裝請依飛控與韌體設定確認。

包裝內容

  • GPS 模組 ×1
  • 端子線 ×1
  • GPS 模組說明書 ×1
  • GEPRC 貼紙 ×1
  • 熱縮套管 ×1

GEPRC 原廠詳情圖

GEPRC GEP-M1025 系列 GPS 型號總覽

GEP-M1025 多衛星聯合定位特色

GEP-M1025 多種感測器配置

GEP-M1025 多功能整合設計

GEP-M1025 25×25mm 陶瓷天線

GEP-M1025 GPS 接線圖與介面定義

GEP-M1025 GPS 規格參數

GEP-M1025 磁力計與氣壓計型號矩陣

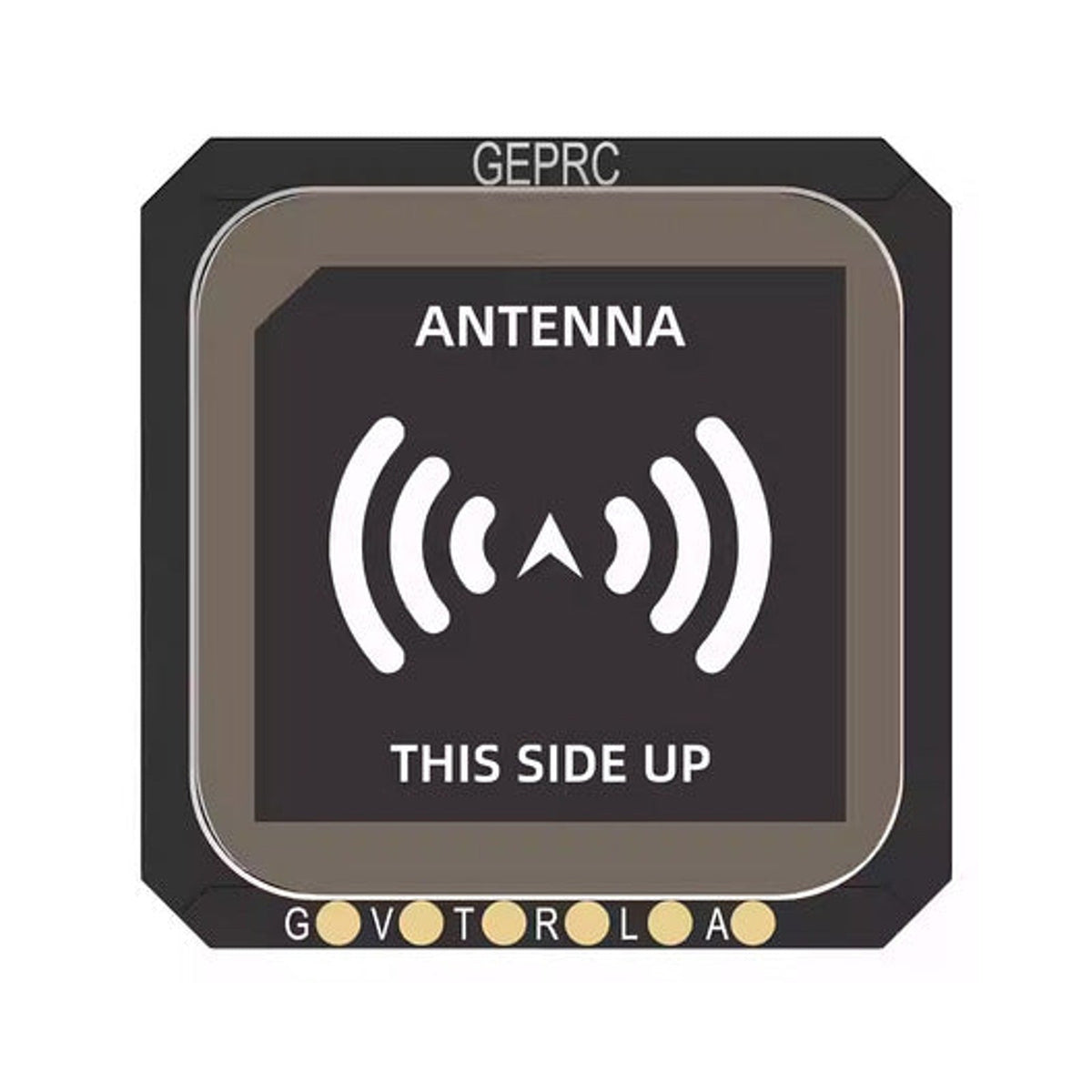

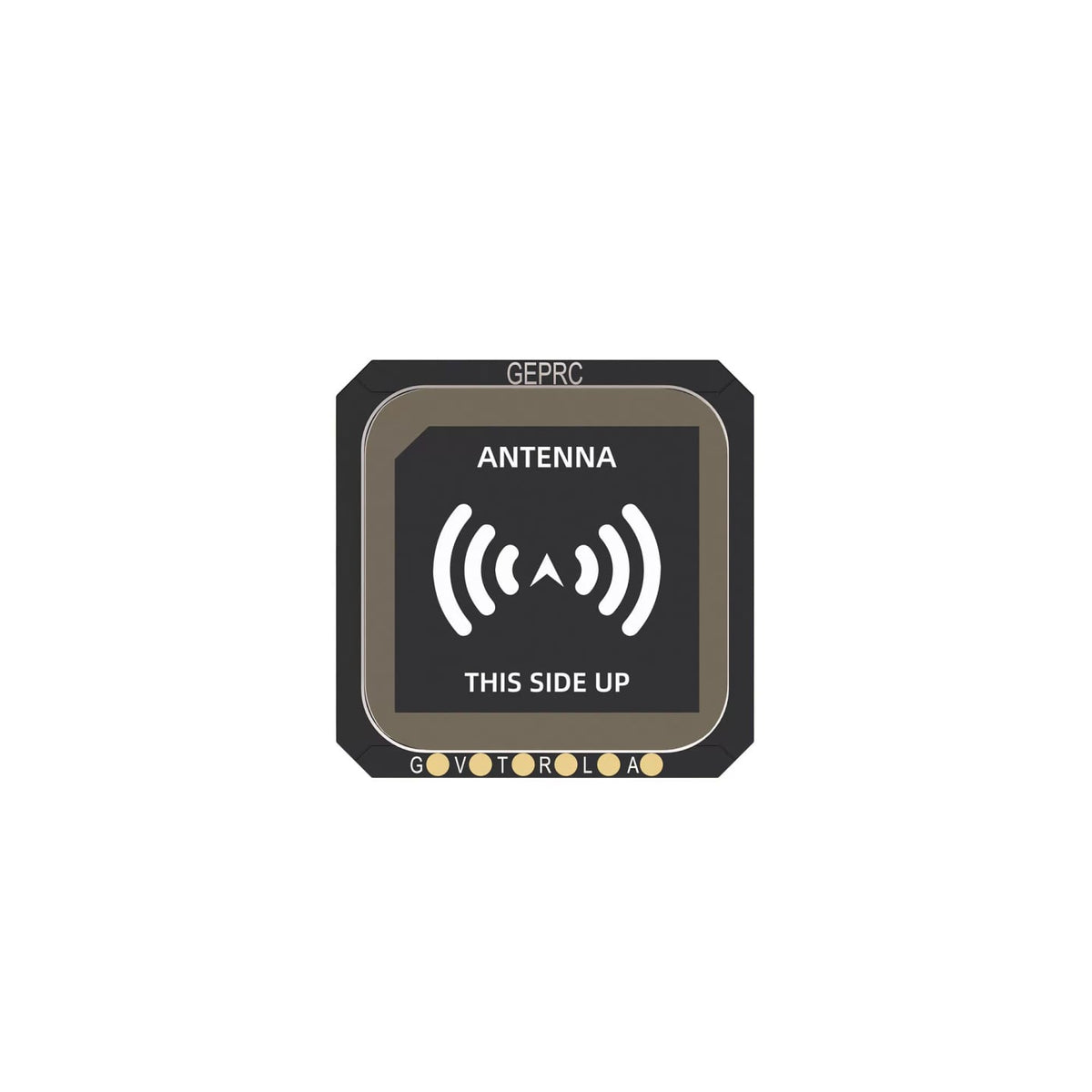

GEP-M1025 GPS 外觀展示

GEP-M1025 GPS 模組背面

GEP-M1025 GPS 模組接頭細節
