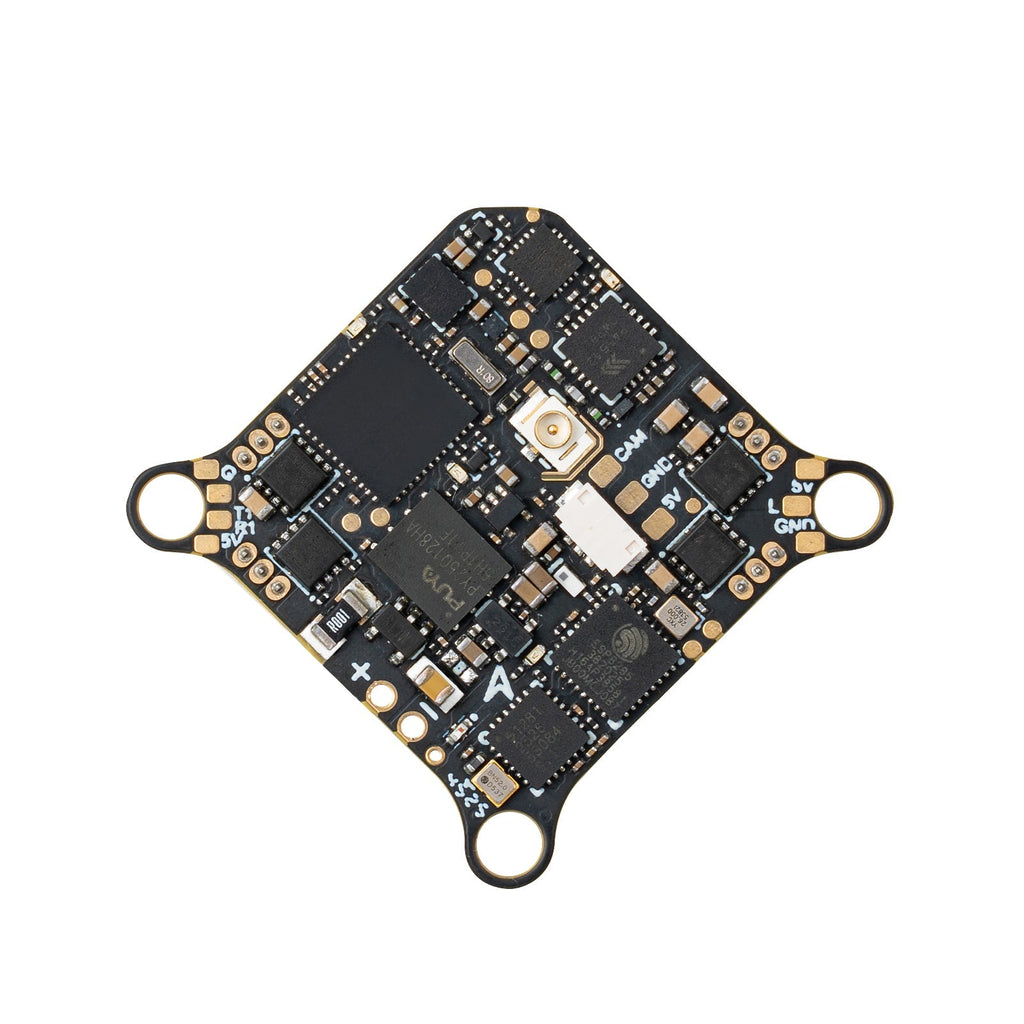

【BETAFPV】Matrix 1S 5 合 1 無刷飛控|5IN1 II 官方主圖

【BETAFPV】Matrix 1S 5 合 1 無刷飛控|5IN1 II

Solder-free
$1,850.00
跳到商品資訊
【BETAFPV】Matrix 1S 5 合 1 無刷飛控|5IN1 II 官方主圖

⚠️ 下單前請先加官方 LINE 確認現貨:本店商品需由客服確認庫存與交期,確認有貨後才會通知付款,請勿先匯款。

【BETAFPV】Matrix 1S 5 合 1 無刷飛控|5IN1 II

$1,850.00
版本

推薦搭配配件

⚠️ 下單前請先確認現貨與規格

請先聯繫酷飛 LINE 官方帳號,確認商品版本、現貨與出貨內容後再下單。

聯繫酷飛官方 LINE(LINE ID:@729jvyax)

zingala 銀角零卡分期

想使用銀角零卡分期付款,請前往本商品的銀角頁面選擇方案並完成申請。

前往銀角分期付款

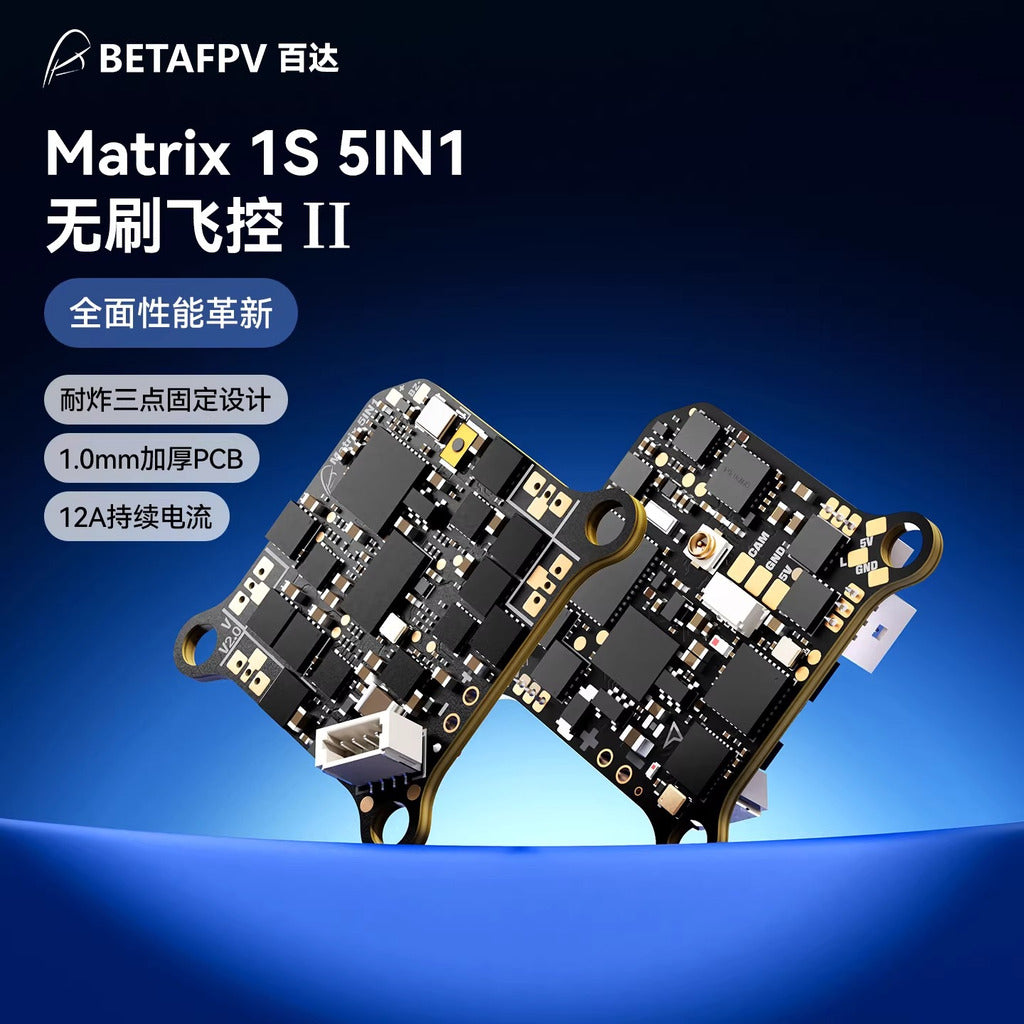

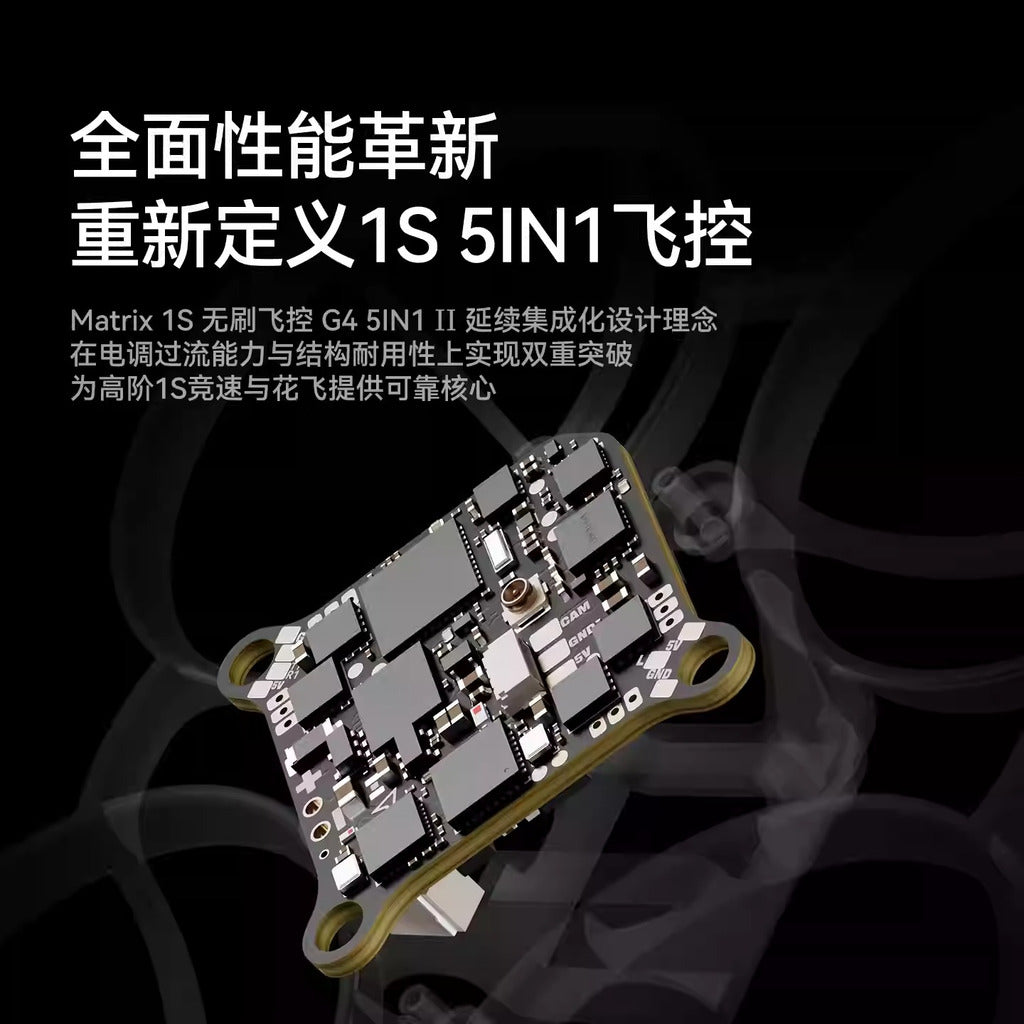

BETAFPV Matrix 1S 5IN1 II 一體式無刷飛控

Matrix 1S 5IN1 II 將飛控(FC)、電調(ESC)、OSD、Serial ELRS 2.4GHz 接收機與 5.8GHz 圖傳(VTX)整合於單一板件,適用 1S 微型無刷 FPV 組裝。可選免焊接(Solder-free)或需焊接(Solder-required)版本;兩者的接頭配置與盒內配件不同,請依選項選購。

產品特色

  • STM32G473C EU6 處理器,板載 16MB Blackbox 記憶體與 AT7456E Betaflight OSD。
  • 1S 專用 12A 連續電流 ESC,峰值 18A,支援 DShot300/DShot600。
  • 板載 Serial ELRS 2.4GHz 接收機(原廠列示 V3.4.3)及 5.8GHz、48 頻道 VTX,最高輸出 400mW。
  • 1.0mm 厚 PCB 與三點式固定結構;原廠表示此結構旨在提升耐用性及緩衝保護。
  • 免焊接版適合快速安裝;需焊接版提供較大的焊盤,適合自訂接線及 DIY 組裝。

規格

項目 原廠規格
飛控處理器 STM32G473C EU6
陀螺儀 依生產批次可能為 ICM42688P、ICM42622、BMI270 或 LSM6DSK320X;請以實際板件晶片為準
Blackbox/感測器/BEC 16MB;電壓與電流感測;5V,最高 3A
ESC 僅支援 1S;12A 連續、18A 峰值;DShot300/DShot600;Bluejay A_X_5_96KHz_V0.19;原廠 Bluejay 提供 24/48/96kHz PWM 頻率設定
接收機 板載 Serial ELRS 2.4GHz(原廠頁列 V3.4.3),以 CRSF 串列協定通訊
圖傳(VTX) 5.8GHz、48 頻道;25/100/200/400mW/PIT;Raceband 5658–5917MHz;SmartAudio 2.0;FM 調變、PLL 控頻;諧波最高 −50dBm;頻率穩定度 ±100kHz(典型)、頻率精度 ±200kHz(典型)、載波誤差 ±1.5dB;天線端口 50Ω;工作溫度 −10°C 至 80°C
連接與安裝 USB:SH1.0-4Pin;馬達端子:JST1.25;電池端子:BT2.0;安裝孔距:26×26mm;UART1、UART2(預設 VTX)、UART3(預設 RX)、UART4
重量(不含 VTX 天線) 免焊接版約 4.1±0.1g;需焊接版約 3.76g
工作溫度 −10°C 至 80°C

兩種版本差異

  • Solder-free 免焊接(原廠 SKU:01040020_1):馬達 JST1.25 接頭及電源線已焊接,便於快速安裝與維護。
  • Solder-required 需焊接(原廠 SKU:01040020_2):未預裝馬達接頭,隨附 JST1.25 鍍金端子及 BT2.0 U 型電源線,可依組裝需求自訂焊接;板件焊盤較大。

接線、韌體與使用提醒

  • VTX 預設連接 UART2,接收機預設連接 UART3。若要釋放 UART3,原廠說明需移除指定電阻;請依接線圖確認焊點及設定,避免短路或接錯。
  • Serial ELRS 綁定:在 5 秒內將飛控電源接通/斷開三次,確認 LED 快速雙閃進入綁定狀態,再讓遙控器或高頻模組進入綁定;LED 恆亮代表已連線。
  • 原廠頁列出的飛控韌體字串為 Betaflight_4.5.3_BETAFPVG473_V2;陀螺儀會因批次而異。刷寫前先確認實際陀螺儀並使用 BETAFPV 對應韌體;部分陀螺儀版本尚不適用一般官方 Betaflight 韌體,勿在未確認前刷入。
  • Bluejay ESC 韌體以 A_X_5_96KHz_V0.19.hex 為基礎,原廠列出 24/48/96kHz PWM 選項,並提醒勿刷寫過短的間隔設定,以免電調停轉或損壞。
  • 上電前務必接妥 VTX 天線,否則可能損壞圖傳;室內飛行可依原廠建議使用 25–100mW 以降低耗電及發熱。
  • 原廠韌體及版本公告:Matrix 1S 5IN1 II 官方韌體頁。刷寫前請再次核對陀螺儀型號與韌體適用批次。

原廠建議搭配

BETAFPV 建議搭配 Air65 II、Air75 II、Meteor65 Pro、Meteor75 Pro 等 1S whoop;馬達可參考 0702/0702SE、0802/0802SE 或 1102 系列,並搭配 C03 Micro Camera。實際組裝前仍須確認機架孔距、電池接頭、馬達接頭與設備尺寸。

包裝內容

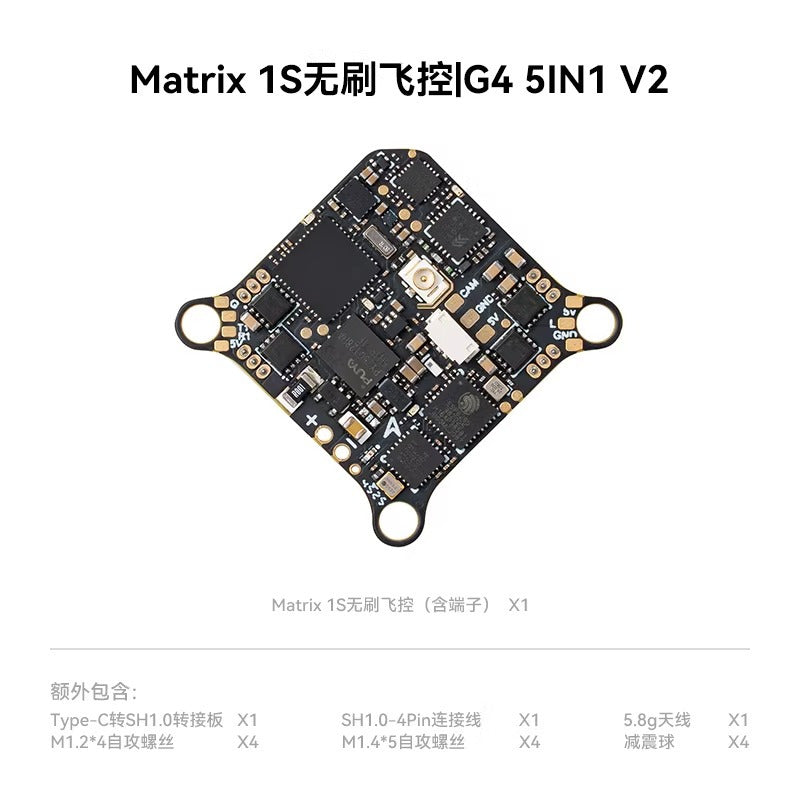

Solder-free 免焊接版本:

  • Matrix 1S 5IN1 II 飛控 ×1
  • Type-C 轉 SH1.0 轉接板 ×1
  • SH1.0-4Pin 連接線 ×1
  • 5.8G 天線 ×1
  • M1.2×4 自攻螺絲 ×4、M1.4×5 自攻螺絲 ×4、防震球 ×4(依原廠包裝圖)

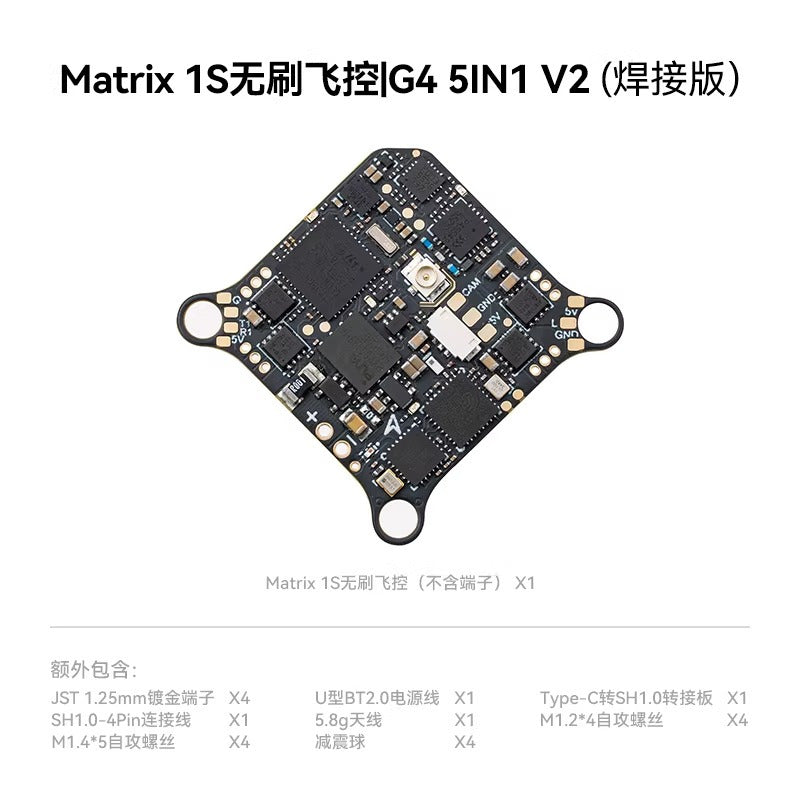

Solder-required 需焊接版本:

  • Matrix 1S 5IN1 II 飛控 ×1
  • JST1.25 鍍金端子 ×4
  • BT2.0 U 型電源線 ×1
  • Type-C 轉 SH1.0 轉接板 ×1
  • SH1.0-4Pin 連接線 ×1
  • 5.8G 天線 ×1
  • M1.2×4 自攻螺絲 ×4、M1.4×5 自攻螺絲 ×4、防震球 ×4(依原廠包裝圖)

盒內物品請以實際選擇的版本及原廠包裝為準。圖片中的無人機、相機、電池與其他零件若未列於該版本清單,均不包含。

原廠詳細圖片

Matrix 1S 5IN1 II 飛控正面與元件標示

Matrix 1S 5IN1 II 飛控背面與元件標示

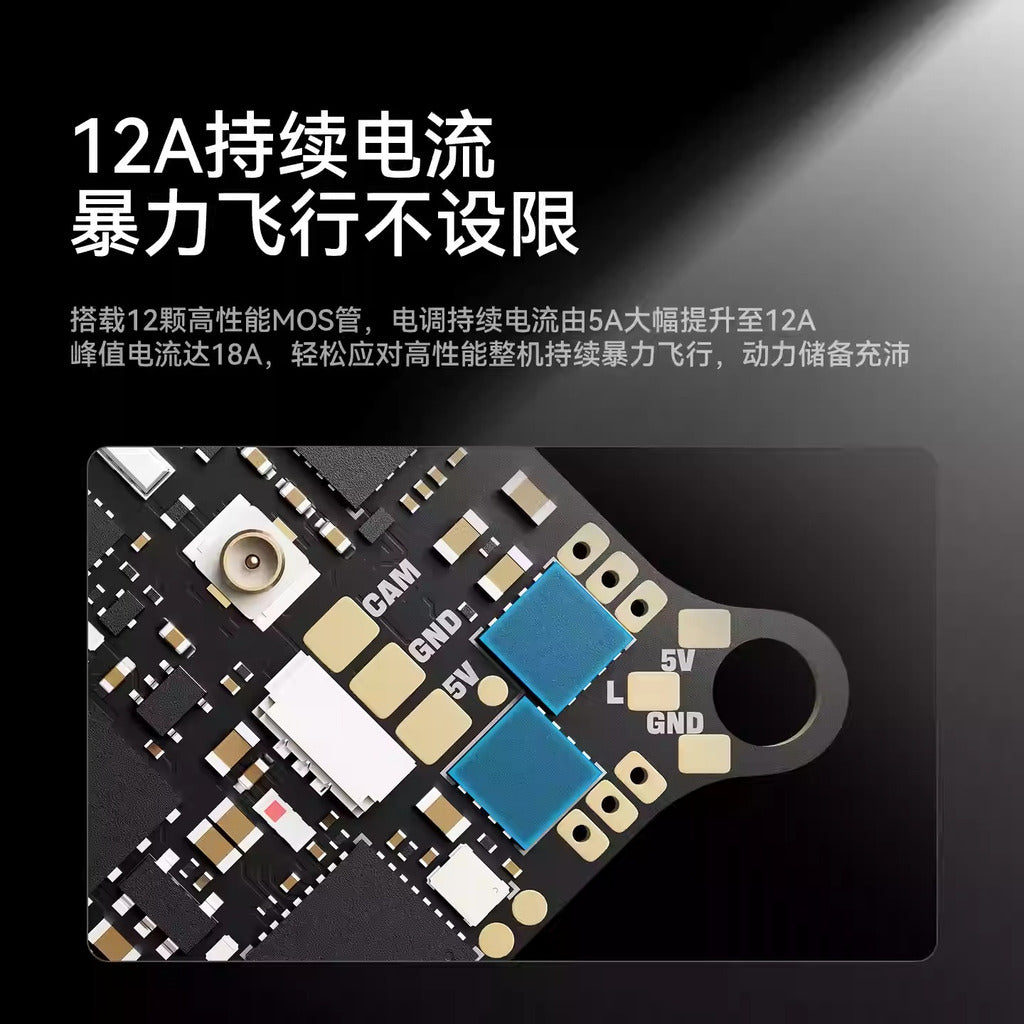

Matrix 5IN1 II 的 12A ESC 與前代 5A ESC 比較

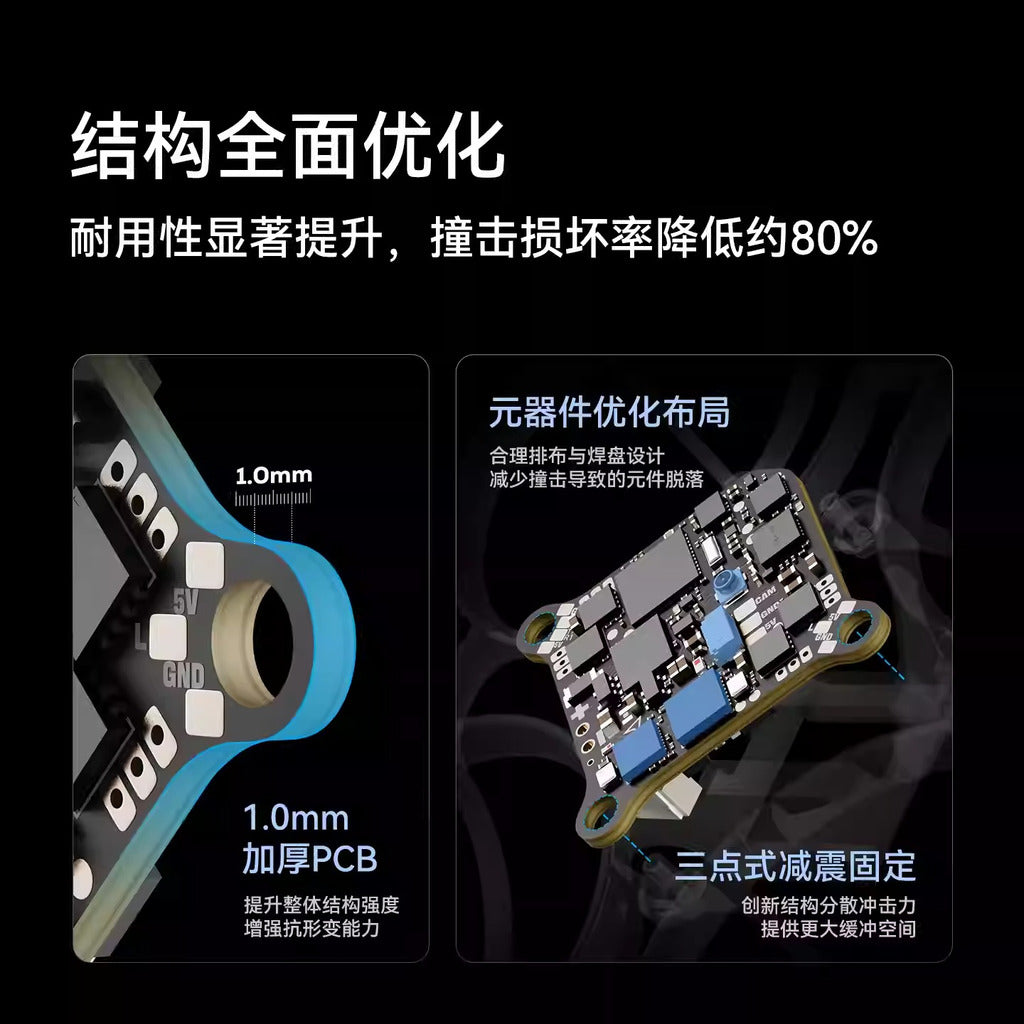

Matrix 1S 5IN1 II 1.0mm PCB 與三點式固定結構

Matrix 1S 5IN1 II 免焊接與需焊接版本差異

Matrix 1S 5IN1 II 相機、蜂鳴器、UART 與接收機接線圖

Matrix 1S 5IN1 II Solder-free 免焊接版本原廠包裝內容

Matrix 1S 5IN1 II Solder-required 需焊接版本原廠包裝內容

原廠商品頁:BETAFPV Matrix 1S Brushless Flight Controller (5IN1 II)

原廠商品頁目前未提供此產品專屬影片。
