BETAFPV Cube 2–4S 30A 3IN1 無刷飛控電調一體板

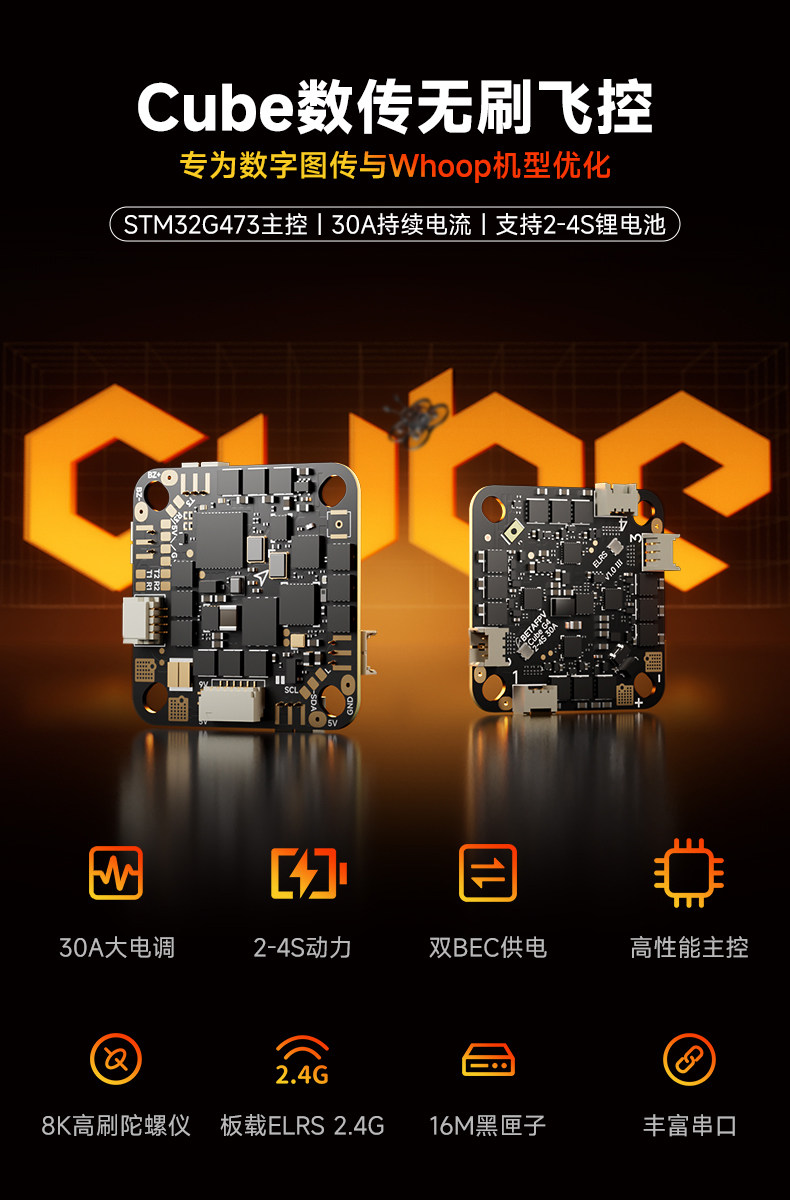

Cube 是 BETAFPV 為 2–4S 數位圖傳 Whoop/微型 FPV 建置設計的 AIO 飛控。3IN1 板整合 STM32G473 MCU、連續 30A Bluejay 電調與 Serial ELRS 2.4GHz 接收機,並預留 UART 連接 HD VTX 與外接裝置。原廠頁列為 3IN1 單一版本,目前原廠售罄。

產品特色

  • 3IN1 整合:飛控、2–4S 30A 電調、Serial ELRS 2.4GHz 接收機。

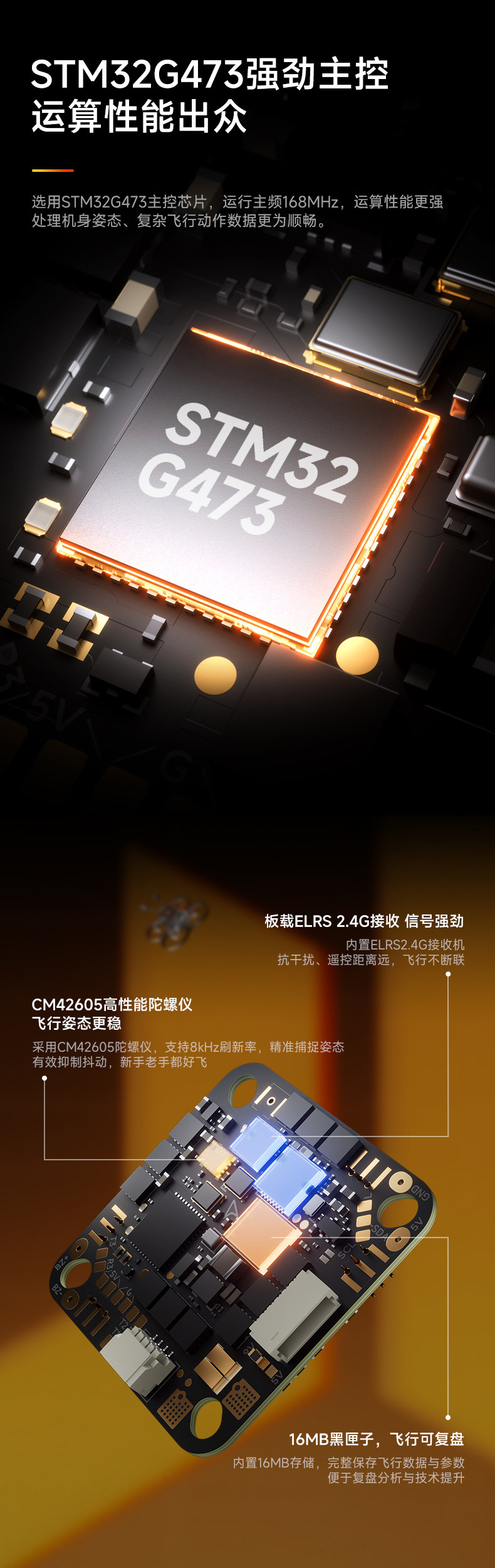

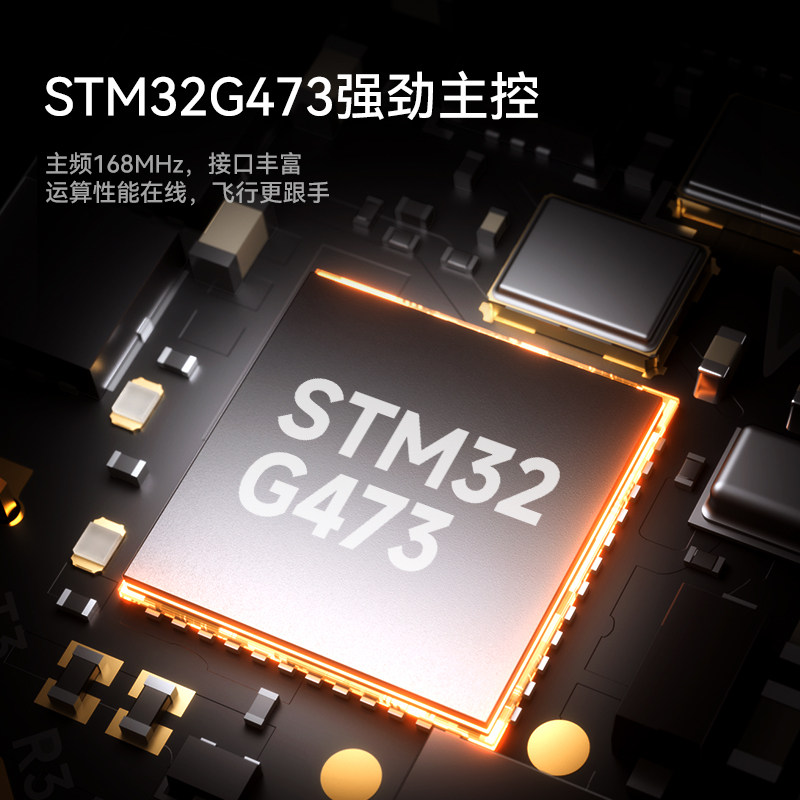

  • STM32G473C EU6 MCU,168MHz 運作頻率;ICM42605 陀螺儀,8KHz。

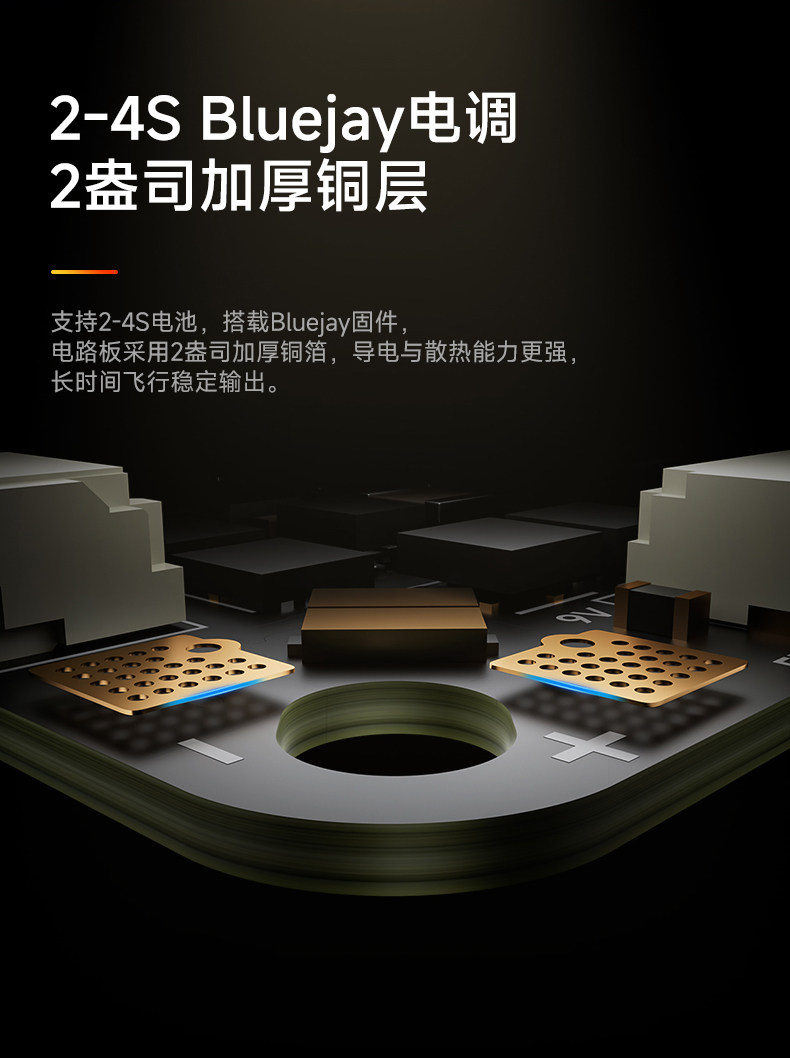

  • 連續 30A 電流規格,電路板採 2oz 銅厚設計,原廠稱用於提升散熱與電流承載能力。
  • 支援數位圖傳連接,UART4 預設連接 HD VTX;另預留序列埠供 GPS 或其他裝置使用。
  • 整合電壓/電流感測、氣壓計及 16MB Blackbox 記憶體。

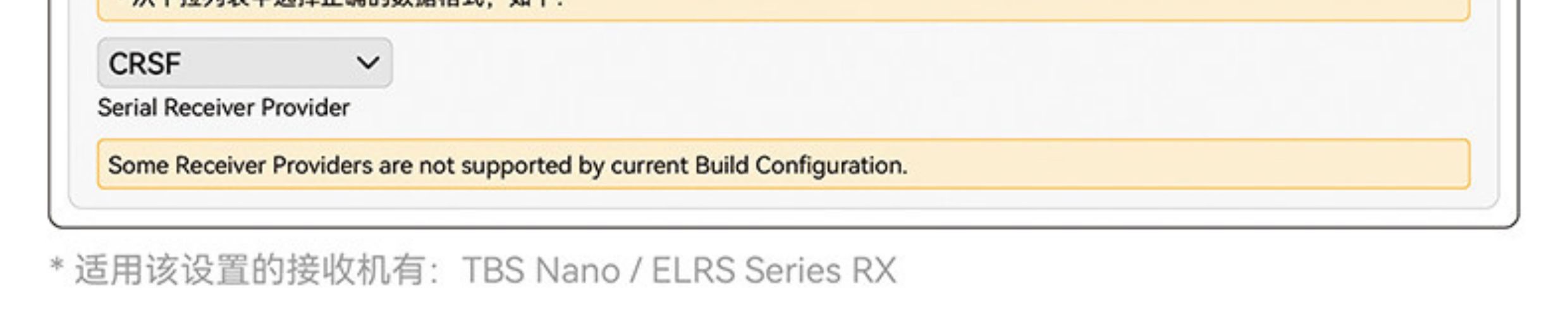

  • 支援 Serial ELRS 2.4GHz,可透過 Wi-Fi 或 ExpressLRS Configurator 更新接收機韌體。

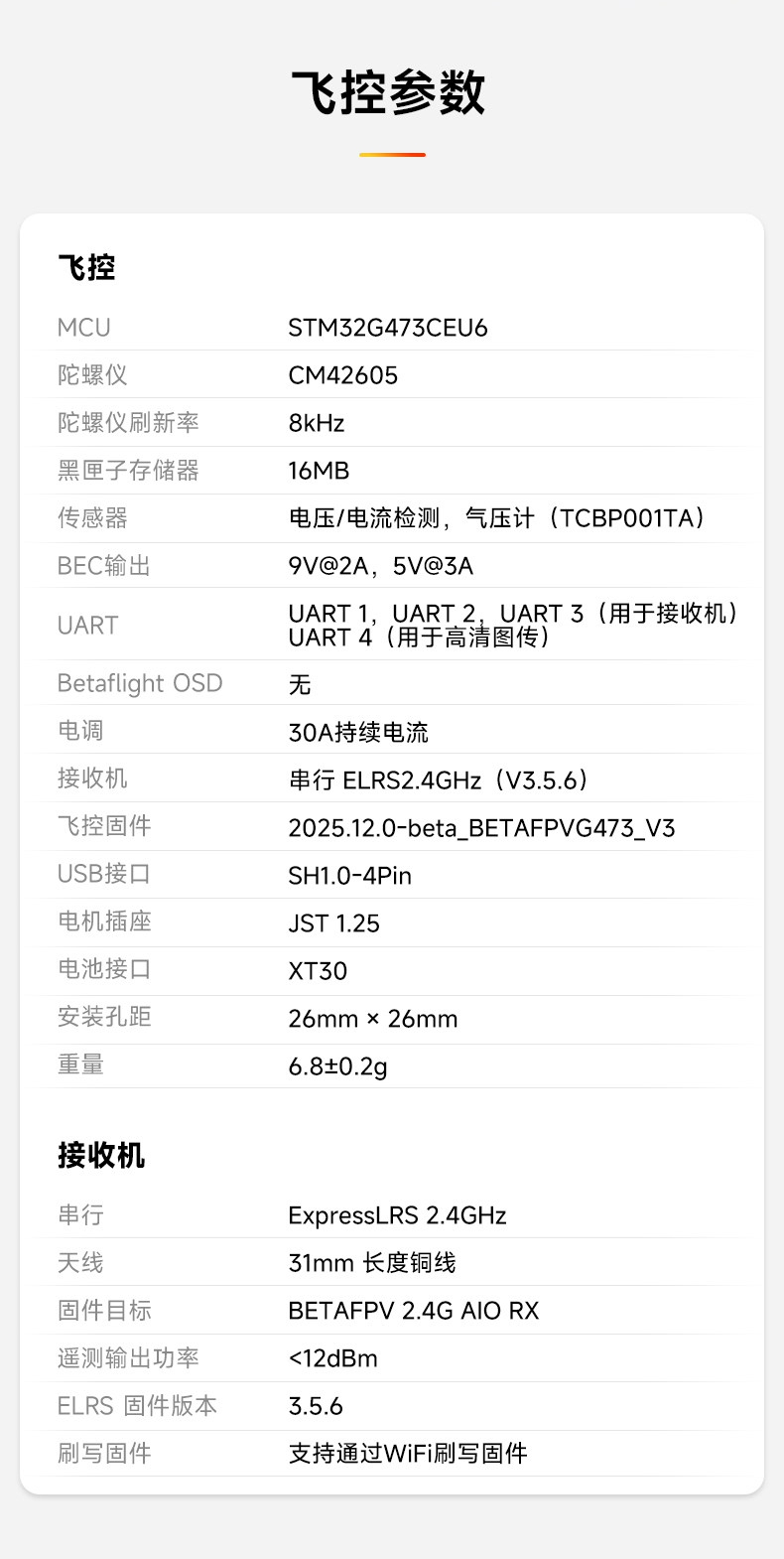

原廠規格

版本 3IN1
MCU STM32G473C EU6,168MHz
陀螺儀 ICM42605,8KHz
Blackbox 16MB
感測器 電壓、電流及氣壓計(TCBP001TA)
BEC 9V/2A、5V/3A
UART UART1、UART2、UART3(RX)、UART4(HD VTX)
電調 2–4S LiPo/LiHV,30A 連續;Bluejay v0.19.2 48KHz
電調協定 DShot150/300/600
接收機 Serial ExpressLRS 2.4GHz,ELRS 3.5.6;天線長度 31mm
接頭 USB SH1.0-4Pin;馬達 JST1.25;電池 XT30
安裝孔距 26 × 26mm
重量 6.8 ±0.2g(不含 VTX 天線)

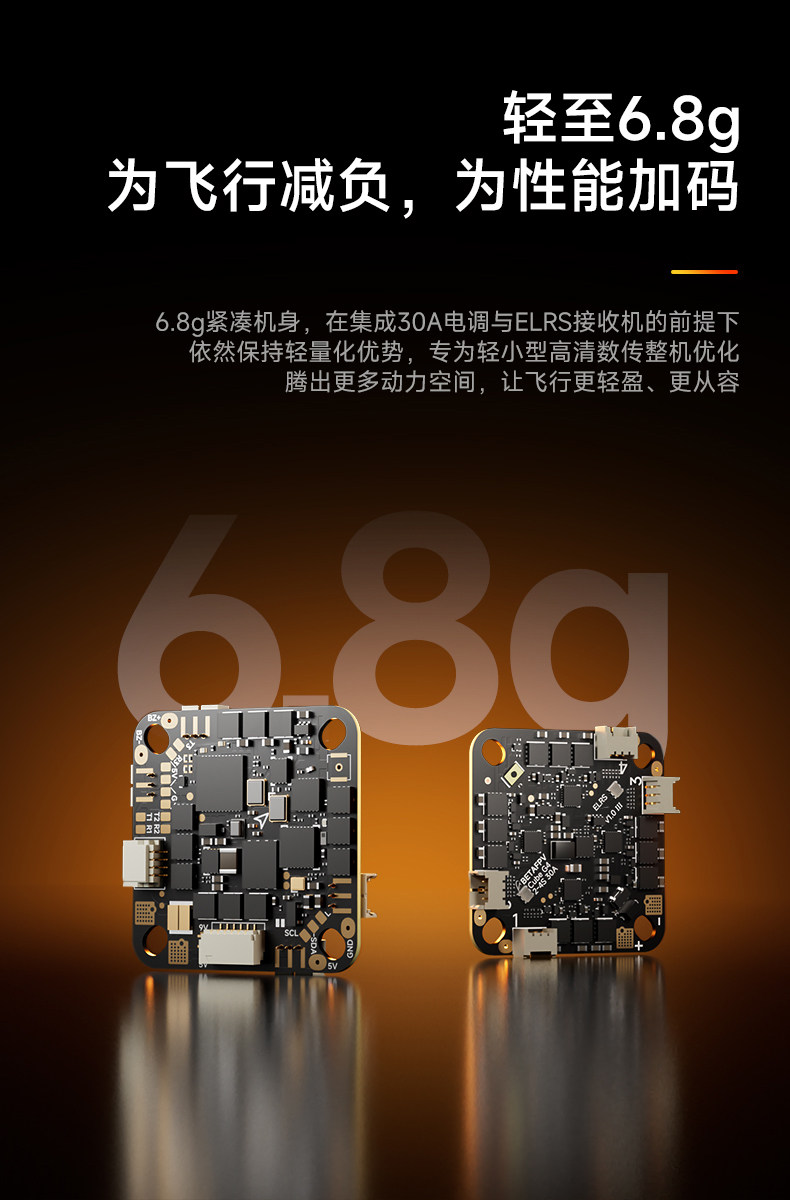

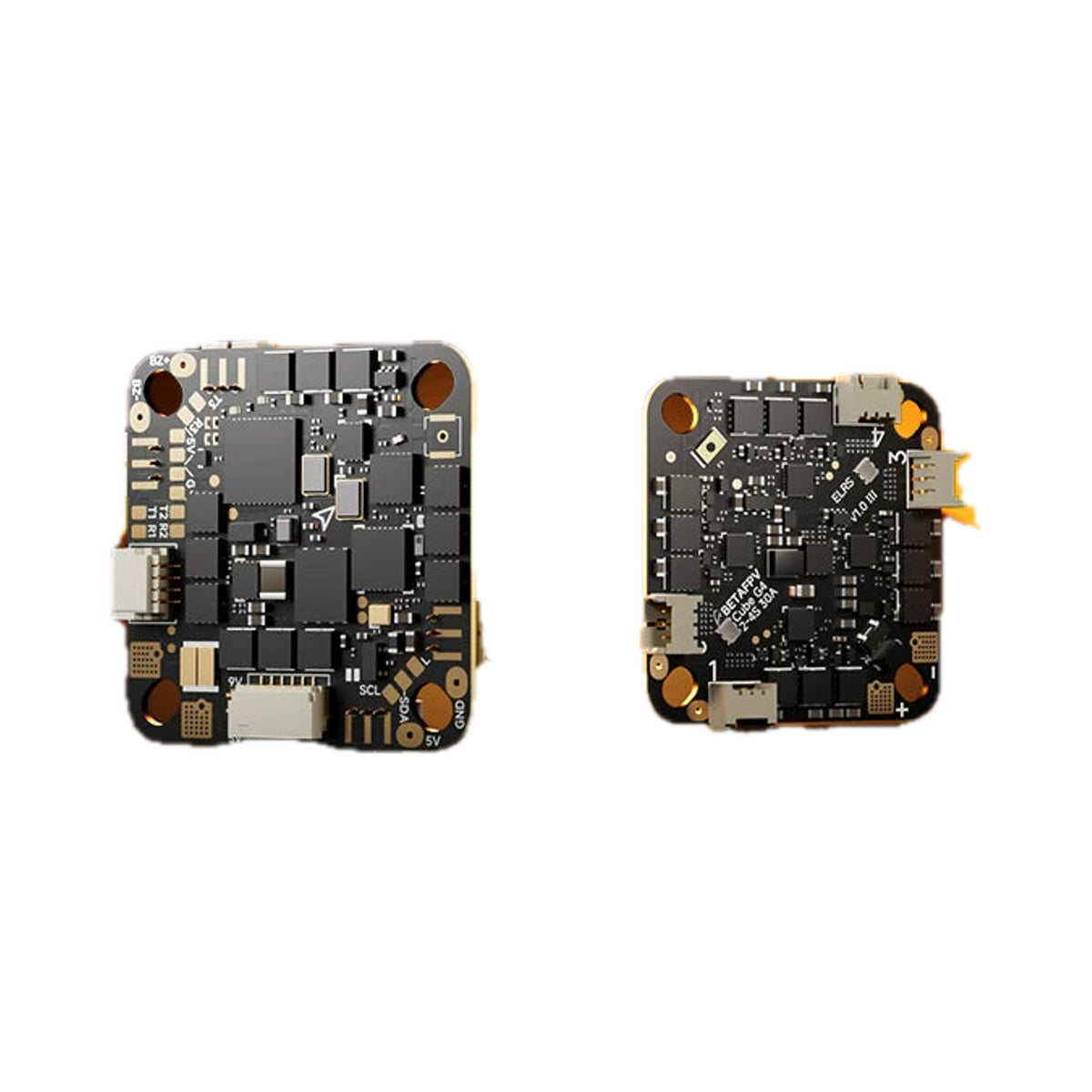

飛控板正反面

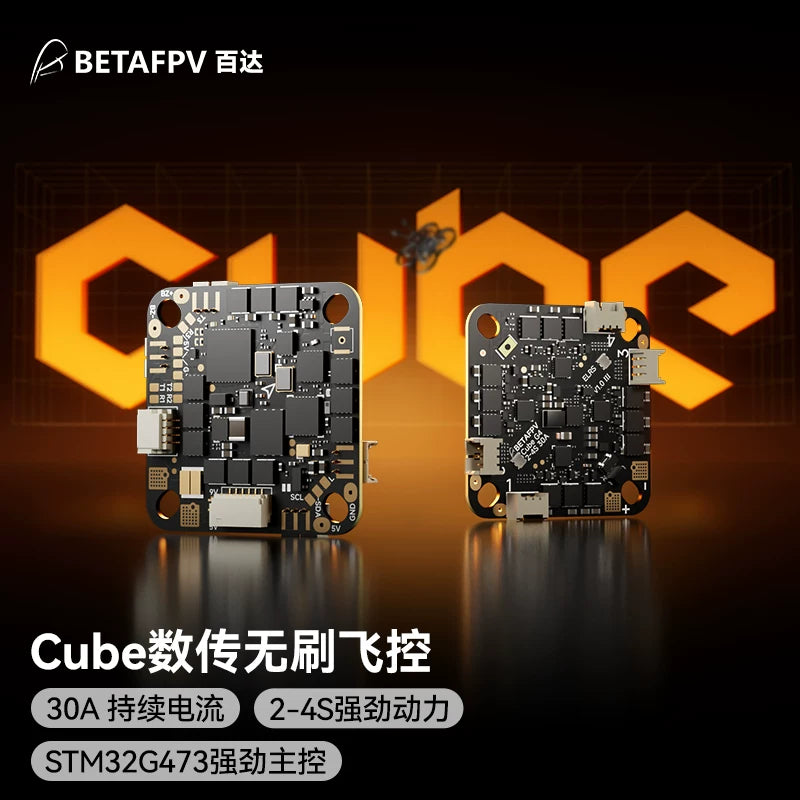

BETAFPV Cube 飛控板正面與元件配置 BETAFPV Cube 飛控板底面

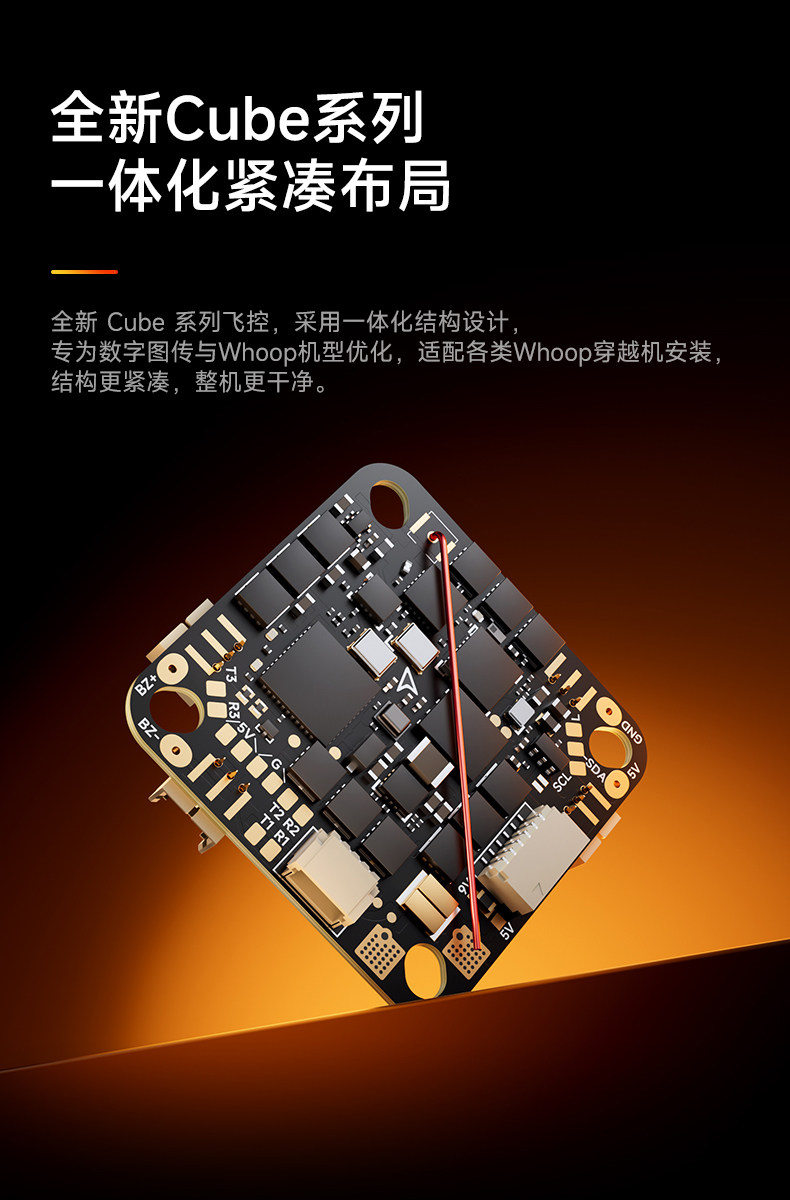

3IN1 整合與 30A 電調

原廠將 MCU、30A 電調與 Serial ELRS 2.4GHz 接收機整合於單板;UART4 預設連接 HD VTX,UART3 預設連接接收機。若要釋放 UART3,原廠指示需移除相應電阻,請先參考接線圖並確認焊接能力。

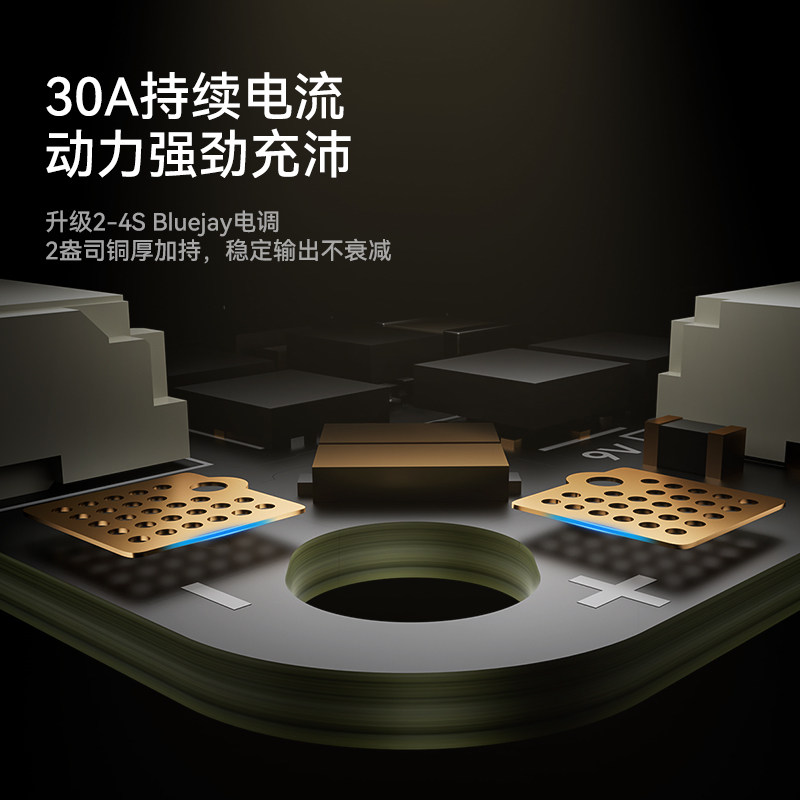

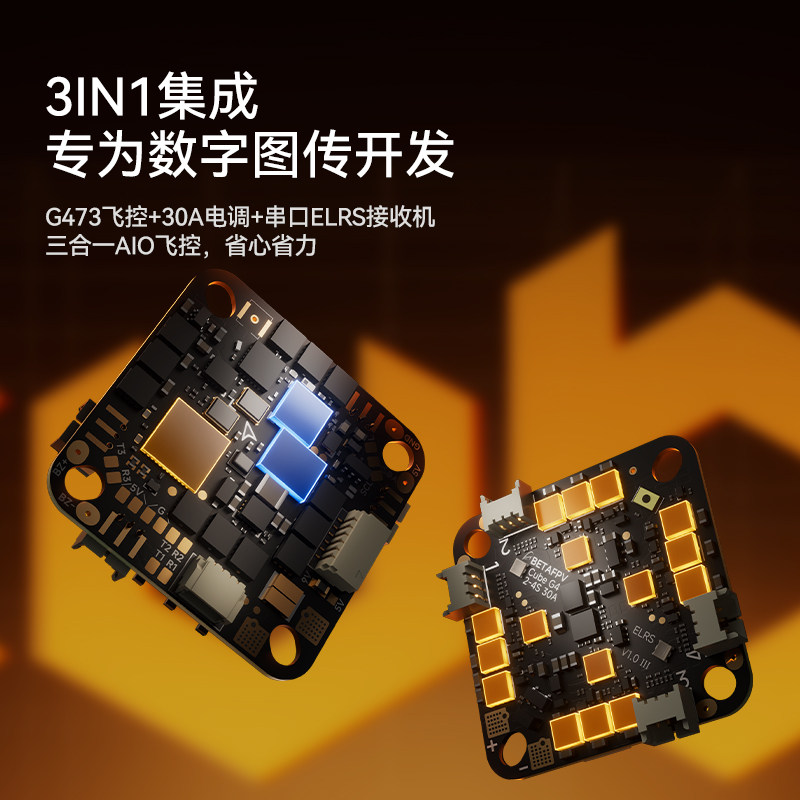

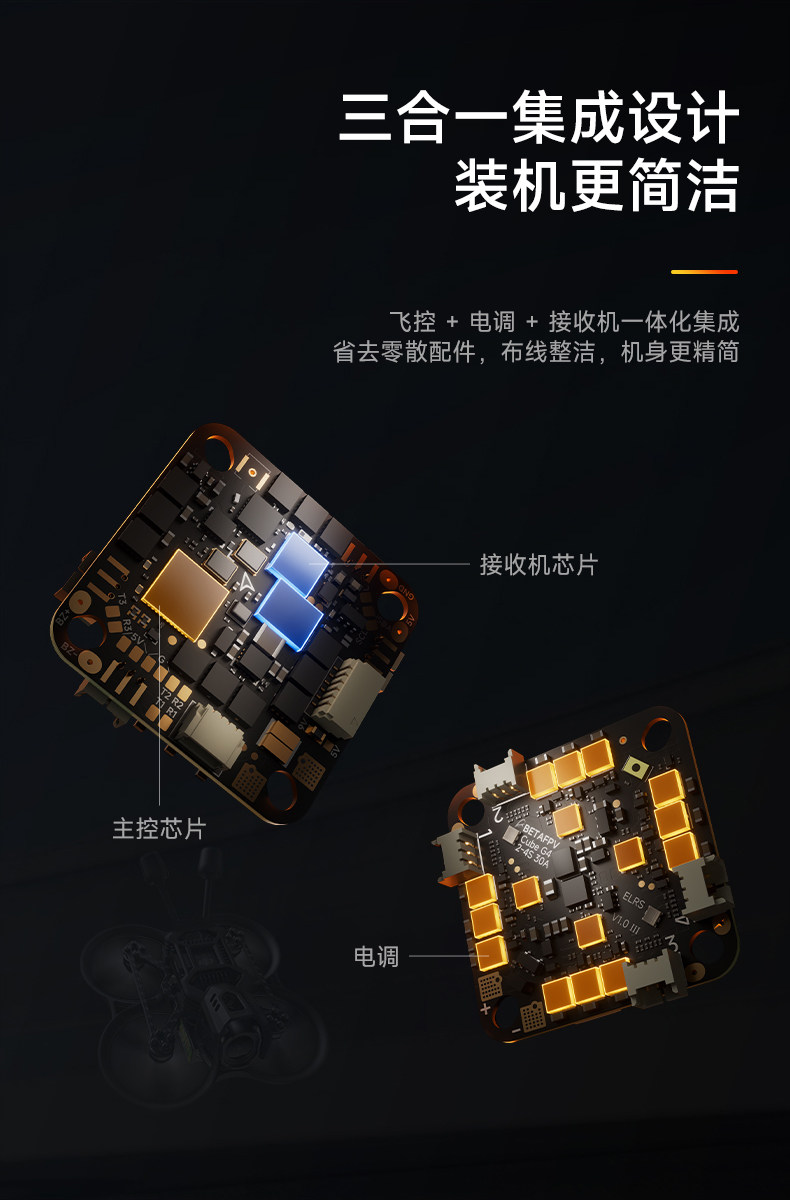

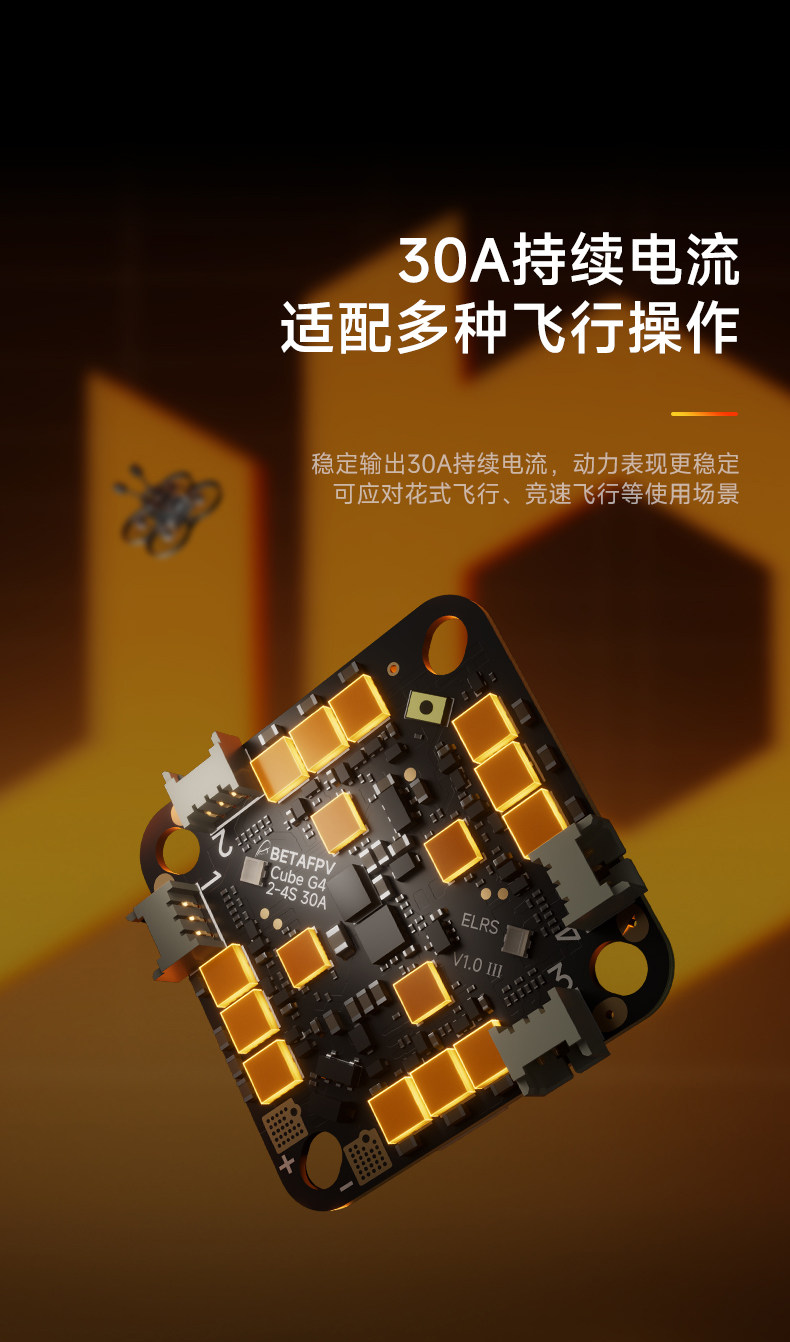

BETAFPV Cube 3IN1 AIO 整合示意 BETAFPV Cube 2–4S 30A ESC 電調特色圖

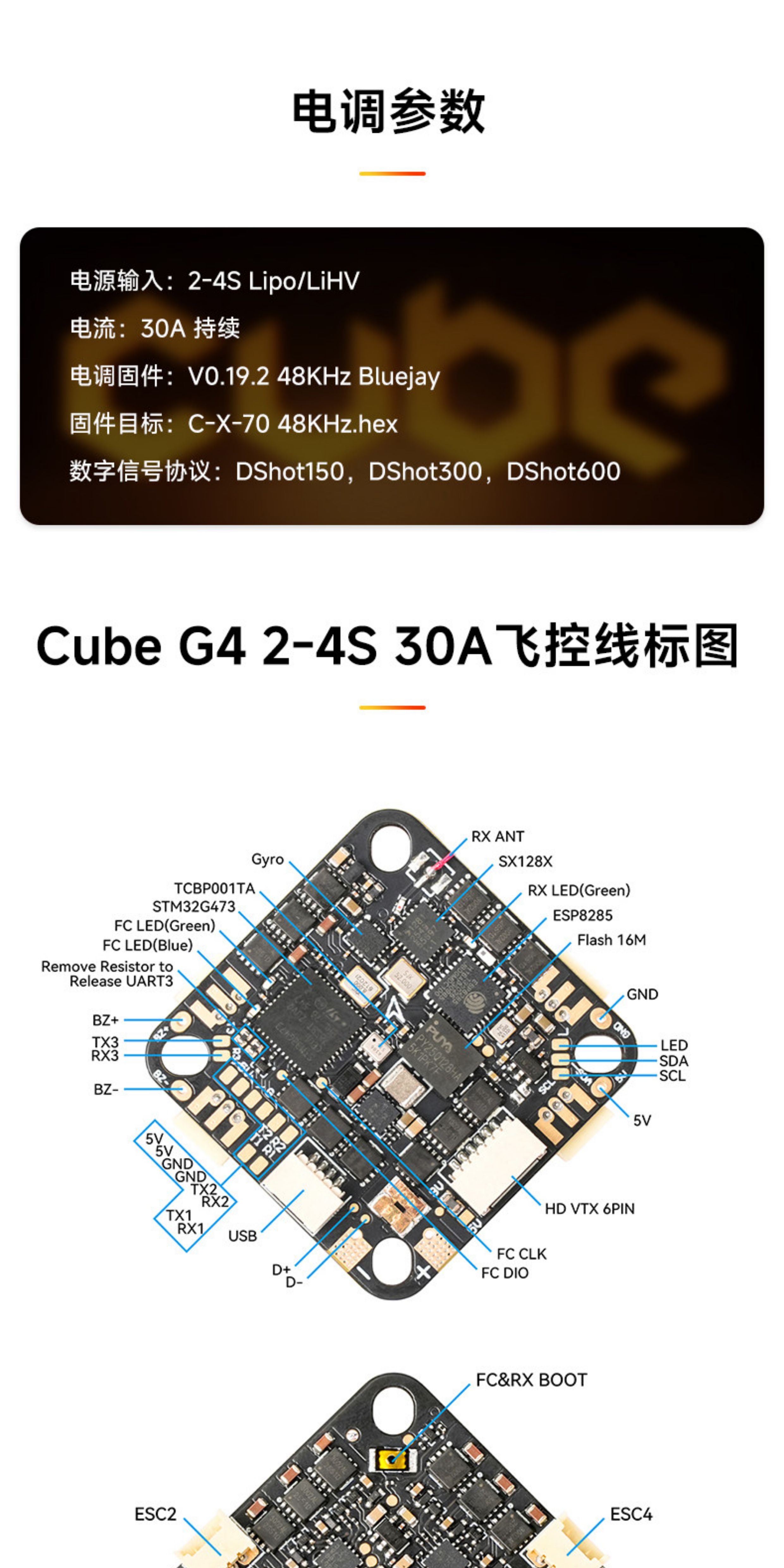

接線與連接埠

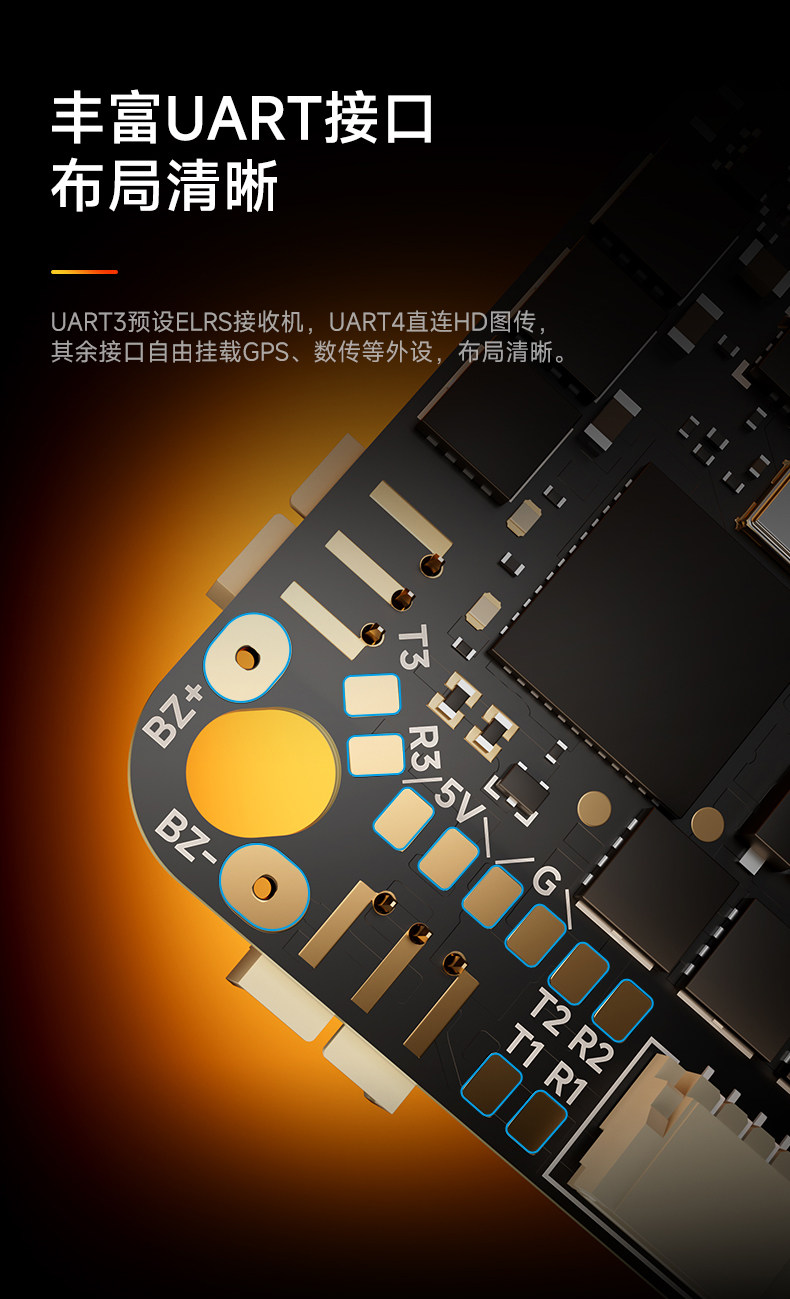

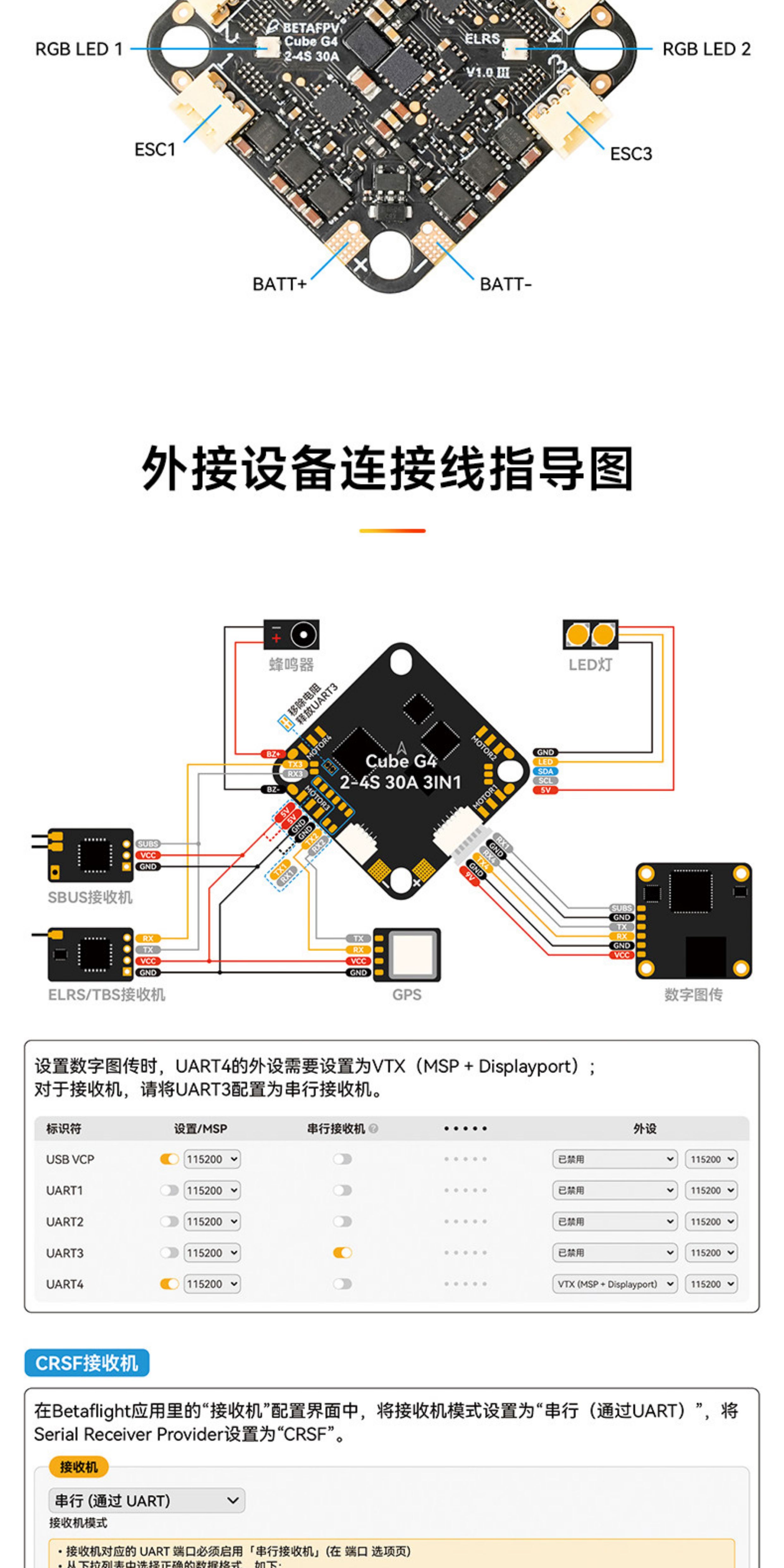

BETAFPV Cube UART、接收機及 HD VTX 接線圖

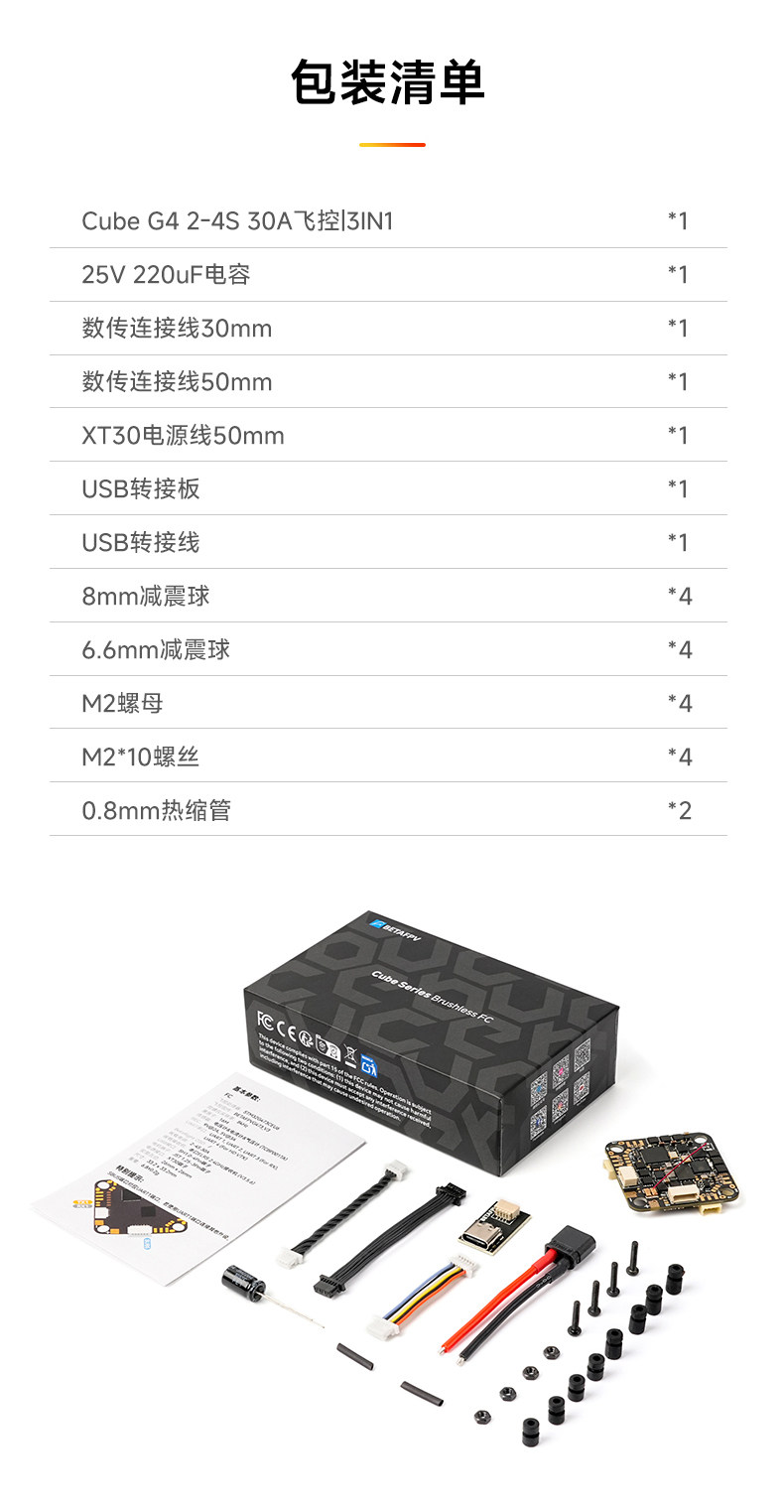

原廠包裝內容

  • Cube Brushless Flight Controller ×1
  • 220uF 25V 電容 ×1
  • 數位 VTX 連接線:30mm ×1、50mm ×1
  • XT30 線 ×1
  • USB 轉接器 ×1、USB 轉接線 ×1
  • 避震球:8mm ×4、6.6mm ×4
  • M2 螺母 ×4、M2×10 螺絲 ×4
  • 0.8mm 熱縮套管 ×2

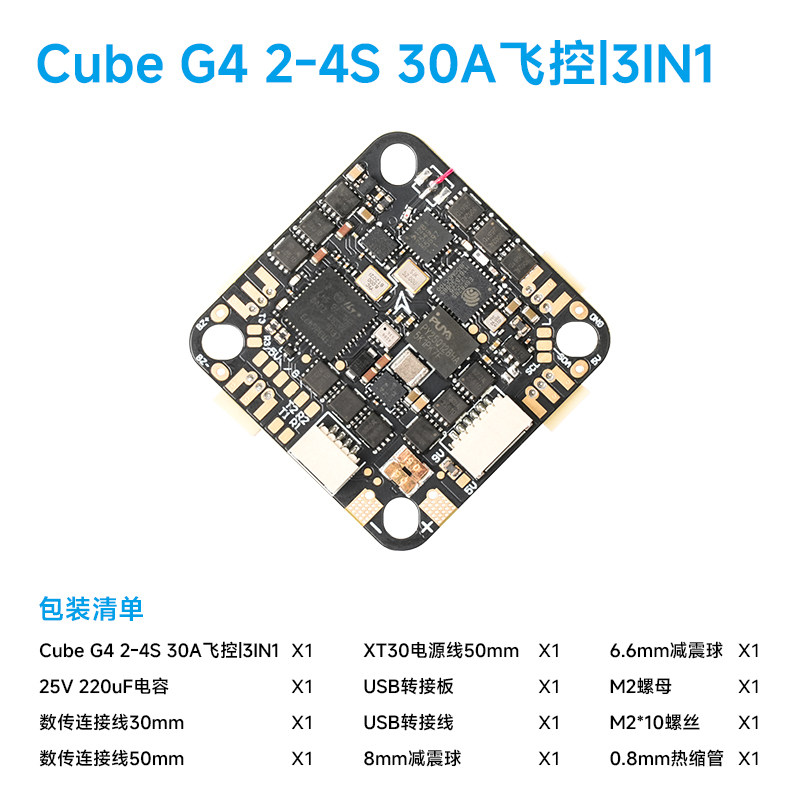

BETAFPV Cube 原廠包裝清單

安裝與韌體注意事項

  • 電池輸入為 2–4S LiPo/LiHV;接線前確認極性、電壓及 XT30 接頭相容。
  • UART3 預設連接接收機、UART4 預設連接 HD VTX;外接設備及拆除電阻前請核對官方接線圖。
  • 原廠列明 ESC 基於 Bluejay v0.19.2 48KHz,支援 DShot150/300/600。更新韌體時請依原廠指南操作,避免錯刷目標或不當更新間隔。
  • 首次通電前檢查短路與焊點,限流測試時移除螺旋槳。

原廠商品頁:BETAFPV Cube 2-4S Brushless Flight Controller

此商品目前原廠標示售罄;店內庫存為 0,頁面可見但目前無法購買。商品不含未列入包裝清單的飛機、圖傳、電池或其他搭配設備。
