BETAFPV ELRS Lite Receiver Flat Antenna V1.2

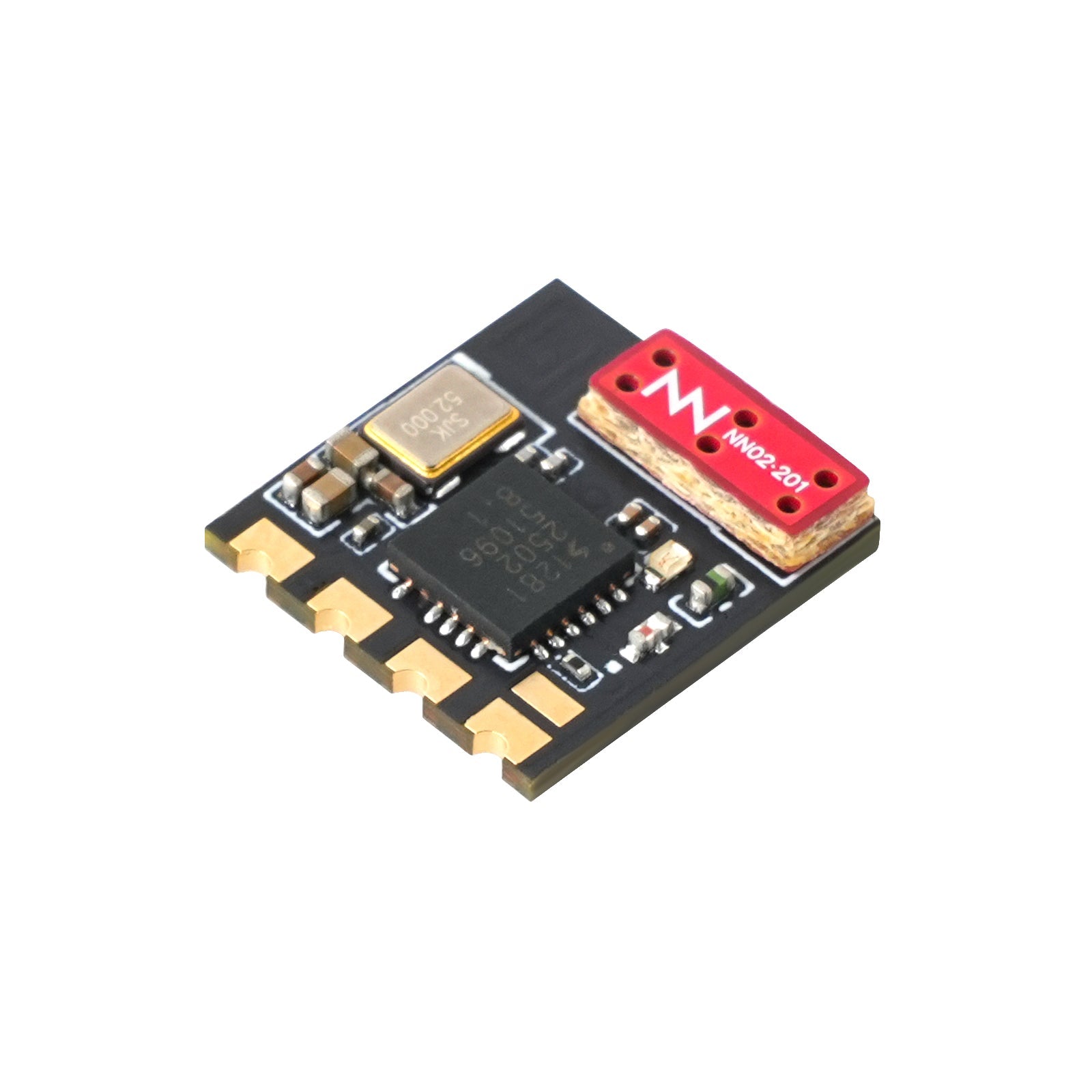

ELRS Lite Receiver Flat Antenna V1.2 是供微型 FPV 穿越機使用的 2.4GHz ExpressLRS 接收機。扁平低外形陶瓷天線、薄型電路板與加大的焊接焊盤,適合機內空間有限、重視輕量與抗碰撞配置的 Whoop 機體。本商品目前提供的規格為 ELRS 2.4G/Flat Antenna V1.2。

產品特色

  • 2.4GHz ISM 頻段,ExpressLRS 通訊協議。
  • Flat Antenna V1.2 扁平陶瓷天線設計,板厚約 3mm、重量約 0.46g。
  • 加大焊接焊盤,方便辨識與焊接;端子標示包含 GND、5V、TX、RX。
  • 原廠在指定測試條件下列出 25mW 約 300m、50mW 約 1,000m 的傳輸距離參考值;實際距離會受發射功率、封包率、天線、機體安裝及環境干擾影響。
  • 原廠建議用於 65–85mm 等微型 Whoop 機體;若機體空間足夠且更重視接收靈敏度與遙測功率,可另比較 Nano RX。

規格

項目 Flat Antenna V1.2
頻段/協議 2.4GHz ISM/ExpressLRS
MCU ESP8285
輸入電壓 5V
遙測功率 17mW
重量/尺寸 約 0.46g/11 × 10 × 3mm
天線 整合式 SMD 陶瓷扁平天線
串列輸出 CRSF
原廠 SKU 01070004_2(Flat Antenna V1.2)

接線與 Betaflight 設定

接收機 GND、5V 接飛控對應電源;接收機 TX 接飛控 RX,接收機 RX 接飛控 TX。於 Betaflight 的 Ports 頁面將使用的 UART 設為 Serial RX,再於 Receiver 設定選擇 Serial-based receiver 與 CRSF。焊接前請依飛控與接收機實際標示確認腳位,勿只依線色判斷。

ExpressLRS 發射端與接收端韌體版本/Binding Phrase 必須相容。綁定、刷寫或更新前請依目前韌體版本參考原廠說明;若依原廠頁所述使用三次上電進入綁定模式,須同時確認 LED 狀態與發射端已進入綁定狀態。

包裝內容

  • BETAFPV ELRS Lite Receiver Flat Antenna V1.2 × 1
  • 備用熱縮套 × 2
  • 30AWG 矽膠連接線 × 4(黑、紅、白、黃各 1)

原廠圖文說明

下列圖片依 BETAFPV 官方商品頁的內容順序整理;比較圖中出現的其他接收機或 Tower Antenna 僅供比較,並非本頁所選規格或包裝內容。

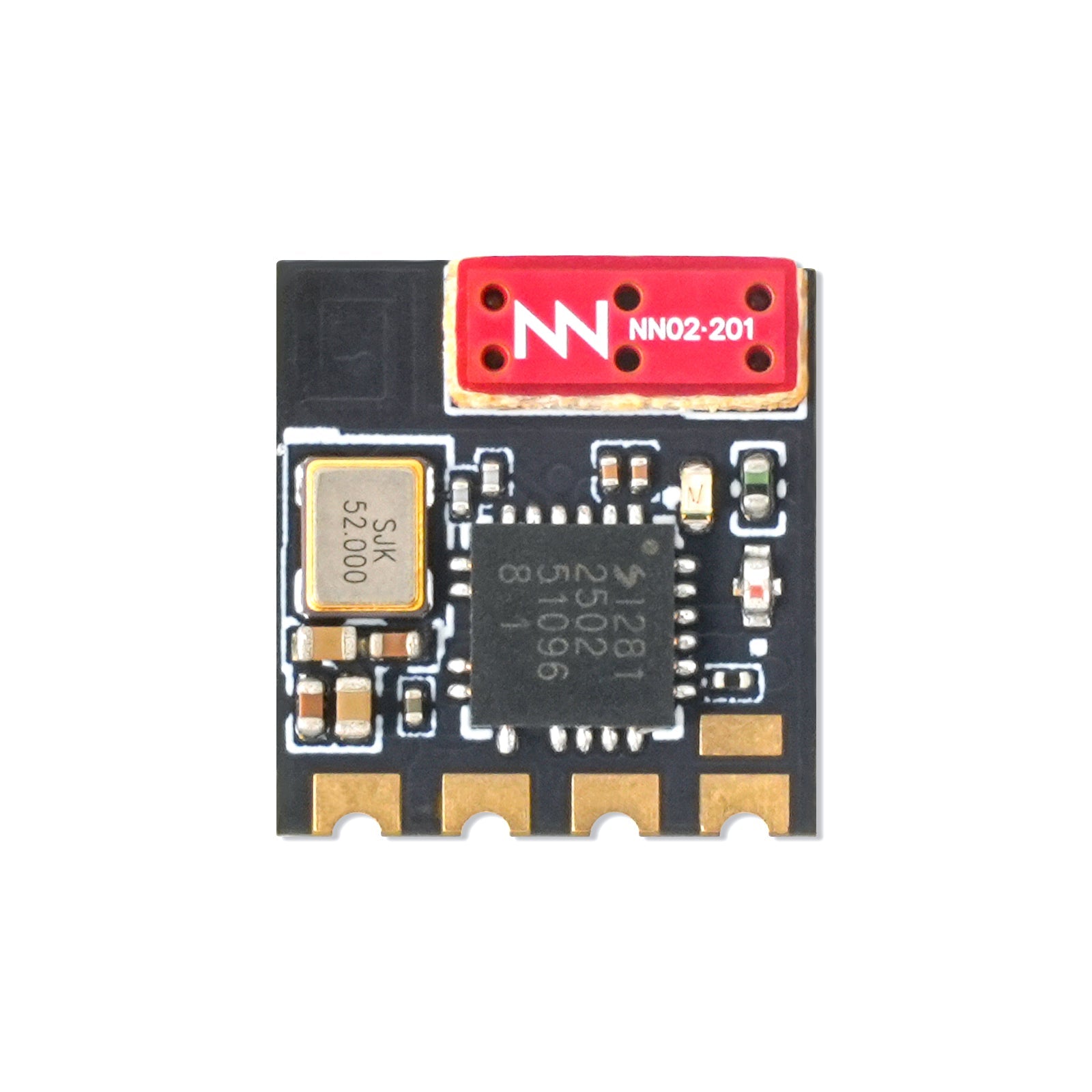

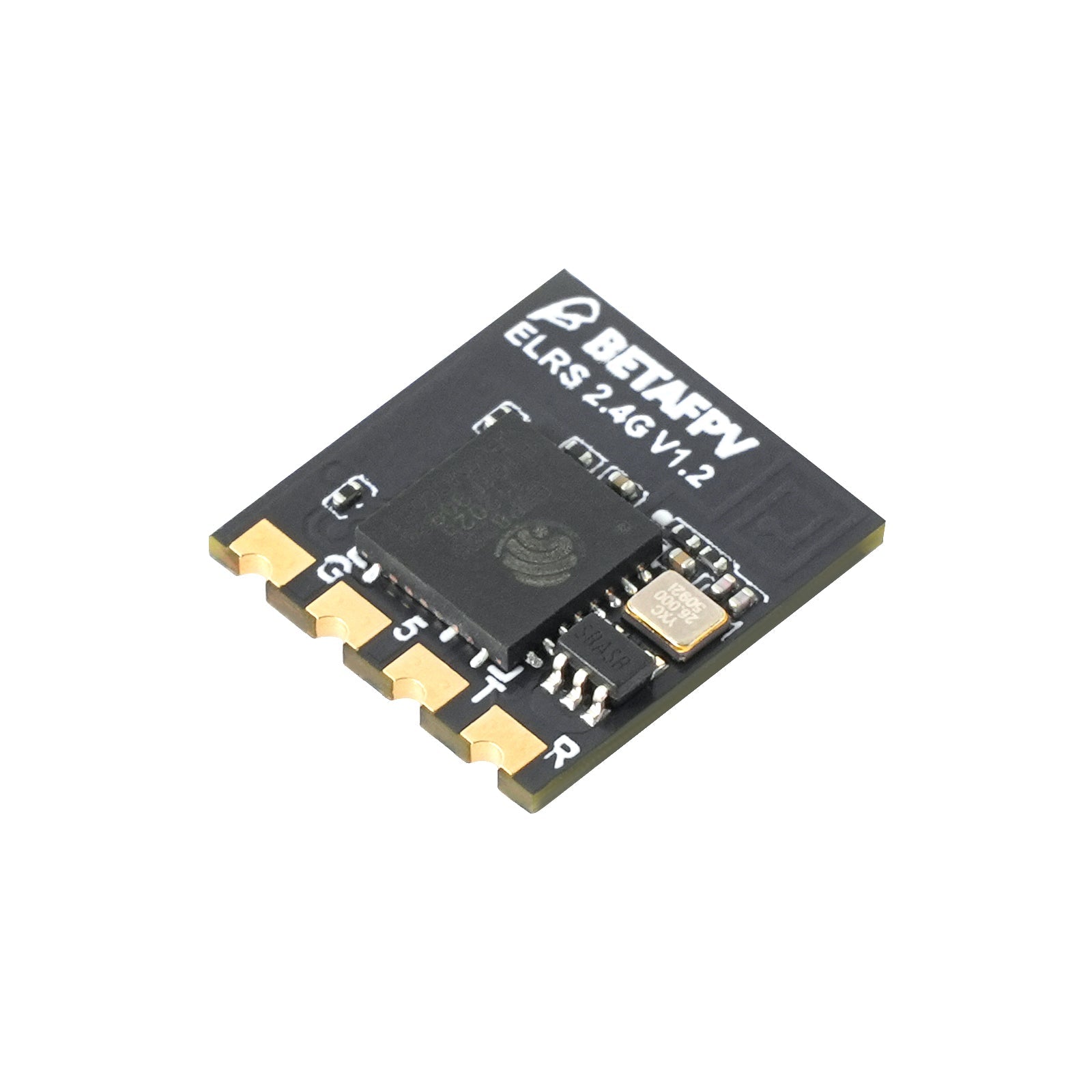

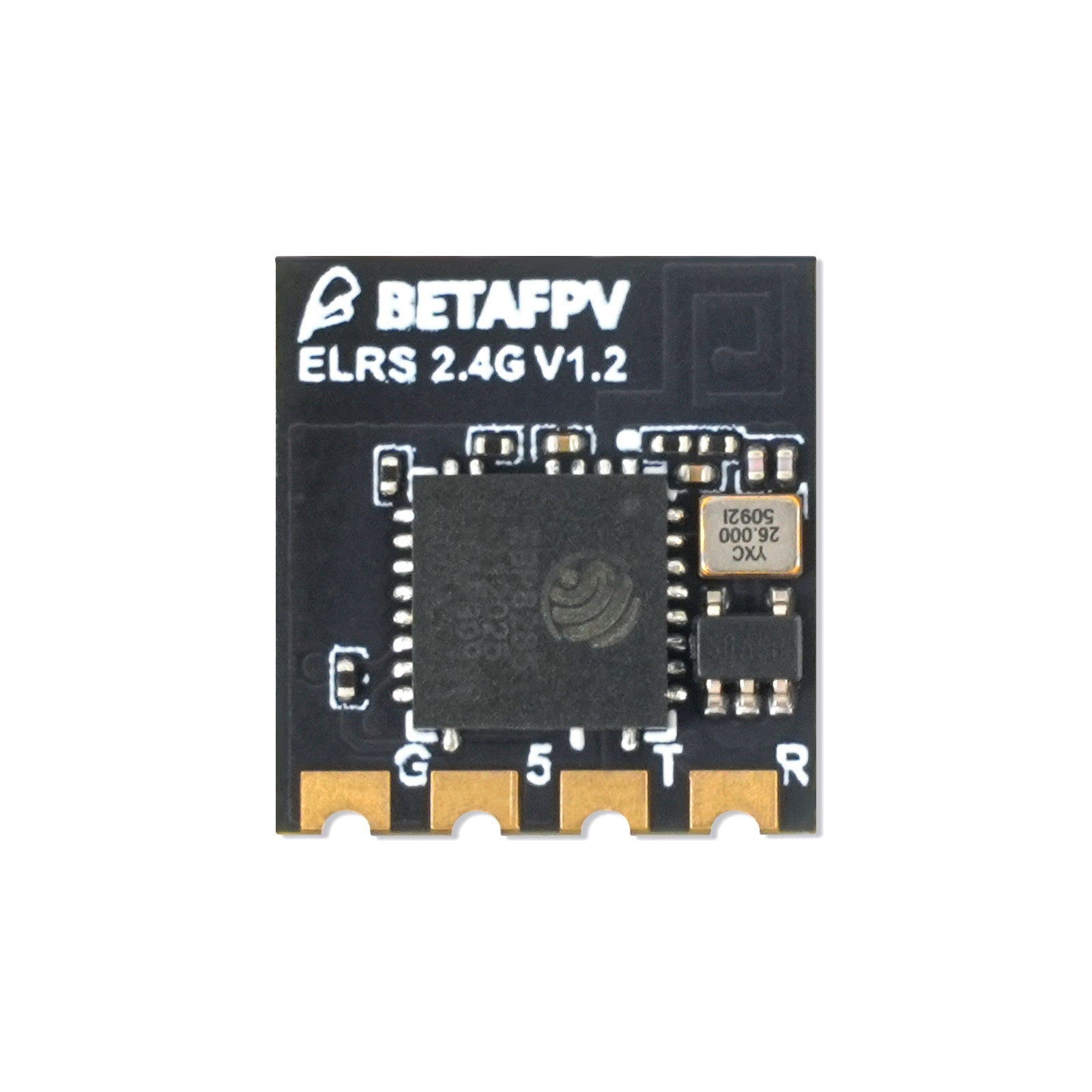

ELRS Lite Receiver Flat Antenna V1.2 電路板與 GND、5V、TX、RX 腳位圖

BETAFPV ELRS Lite Flat Antenna V1.2 官方距離測試比較圖

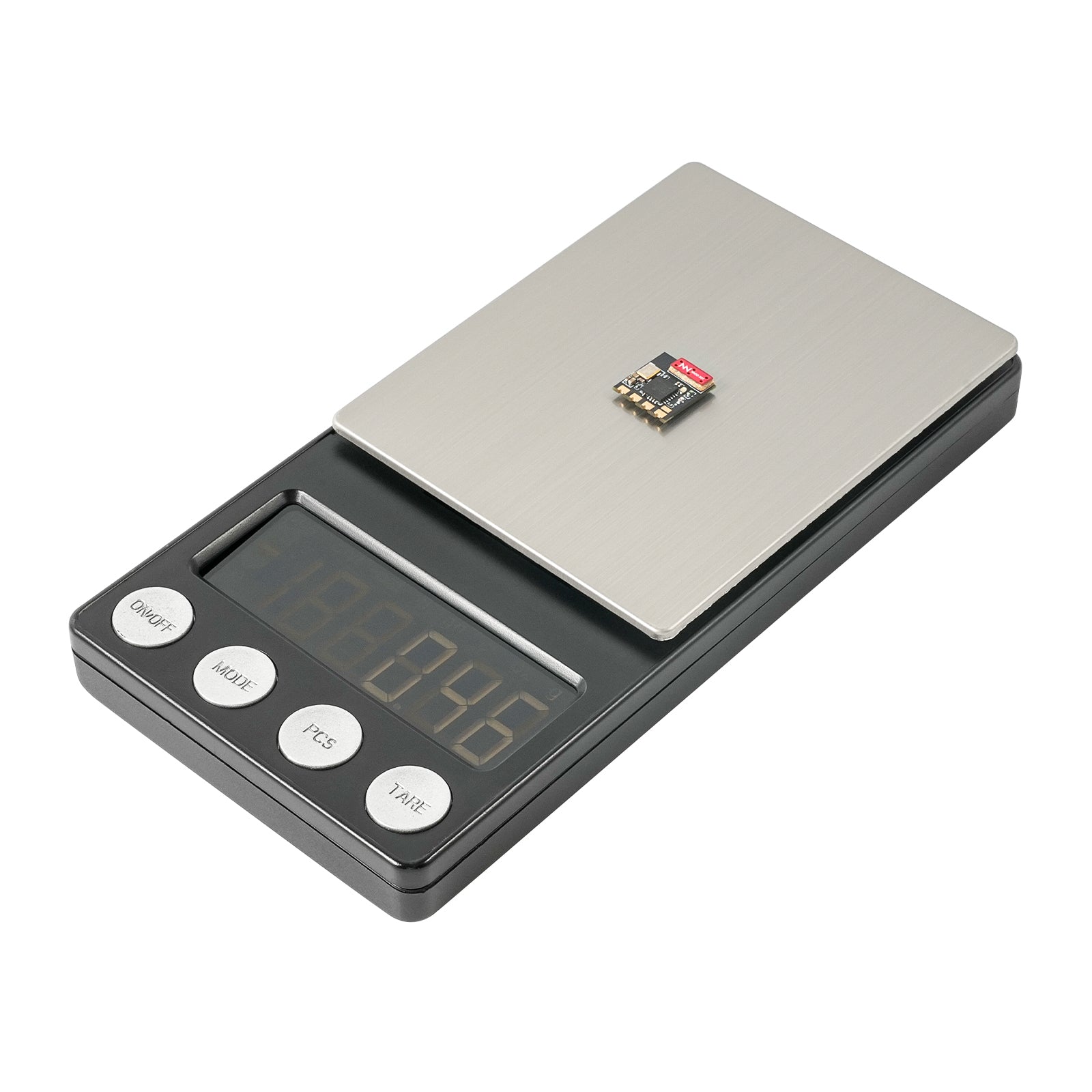

ELRS Lite Receiver V1.2 加大焊盤與 0.46g 輕量設計

Flat Antenna V1.2 與 Tower Antenna 規格比較圖(比較用途)

ELRS Lite Receiver 與飛控 FC 接線圖

Betaflight Ports 頁面 Serial RX UART 設定示意圖

Betaflight Receiver 頁面 CRSF 設定示意圖

BETAFPV ELRS Lite Receiver Flat Antenna V1.2 包裝內容圖

官方測試影片

BETAFPV 官方頁提供 Flat Antenna V1.2 長距離飛行測試影片:

原廠資料與相容性

本商品為 Flat Antenna V1.2 規格,不含比較圖展示的其他接收機或 Tower Antenna。請確認飛控可使用 CRSF 串列接收,並於下單前核對機體空間、供電腳位與韌體相容性。

原廠商品頁:BETAFPV ELRS Lite Receiver

原廠韌體刷寫說明:How to Flash Firmware of ELRS RX/TX
